Rozłącznik bezpiecznikowy skrzynkowy WT-NH 3 bieguny śruba M8 (001701250) - ETI Polam
 - ETI Polam "Pin It")
Opis

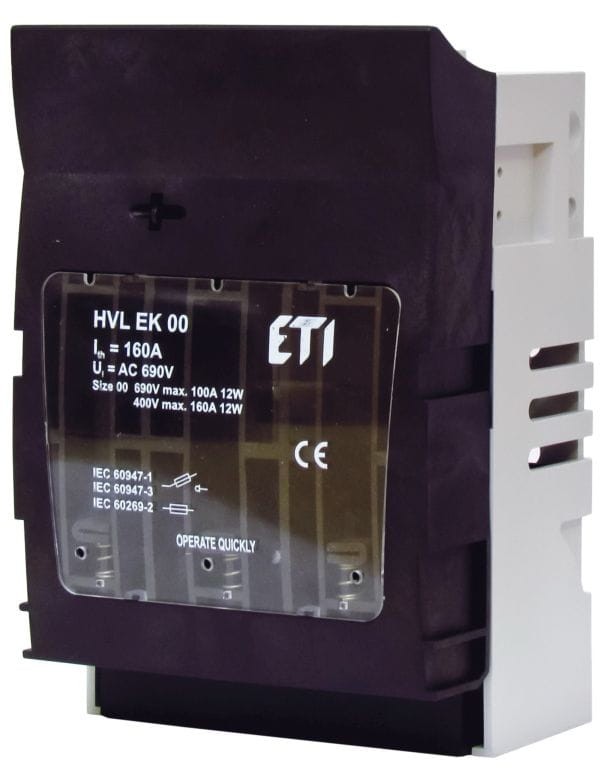

Rozłącznik bezpiecznikowy skrzynkowy WT-NH 3 bieguny śruba M8 HVL EK 00 3p M8 (001701250) - ETI Polam
Oferowany przez PROSPERSKLEP rozłącznik bezpiecznikowy skrzynkowy ETI WT-NH HVL EK 00 3P umożliwia w sieci niskiego napięcia załączanie i wyłączanie obwodu elektrycznego pod obciążeniem, w zależności od napięcia i kategorii pracy. Nadaje się również do zabezpieczania obwodu elektrycznego przy współpracy z bezpiecznikami topikowymi wielkości WT - 00C (000). Ponadto może współpracować ze zwieraczami instalacyjnymi (np. NVL00, IZ00) pełniąc wtedy funkcję rozłącznika. Specjalnie zaprojektowane styki główne (miedziane, pokryte warstwą
srebra) z komorami łukowymi, zapewniają wysoką zdolność łączeniową oraz długą trwałość mechaniczną i elektryczną. Dodatkowo istnieje możliwość montażu na płycie montażowej (za pomocą wkrętów M6). Pozycja montażowa - pionowa
- typ rozłącznika HVL EK 00 3p M8
- ilość biegunów 3P
- seria WT-NH
- symbol 001701250
- trwałość mechaniczna 1600 cykli
- trwałość elektryczna 200 cykli
- znamionowy prąd zwarciowy załączalny 63kA
- znamionowy termiczny prąd obciążenia Ith* 160A
- znamionowe napięcie izolacji Ui 690 V AC (40 - 60 Hz)
- znamionowe napięcie udarowe Uimp 8kV
- znamionowy prąd obciążenia 125A 160A 100A
- znamionowe napięcie łączeniowe AC 690V AC 400 AC 500
- śruba M8
- kategoria pracy DC-21B oraz DC-22B
- znamionowa strata mocy (bez wkładek topikowych) 10,2W
- przystosowany do bezpośredniego podłączenia przewodów za pomocą zacisków - obejmowych OS00, pryzmowych P00 i P002 oraz do przewodów z końcówką kablową - zacisk - śruba M8
- waga 650g
- stopień ochrony (pokrywa zamknięta) IP20
- stopień ochrony (pokrywa otwarta) IP10
- stopień zabrudzenia (miejsce pracy) 3
- temperatura pracy (otoczenie) ** -25oC do +55oC
- temperatura składowania -30oC do +70oC
- pełna zgodność z normami i dyrektywami IEC 60947-1, IEC 60947-3, IEC 60269-2
- gwarancja 2 lata
* W przypadku zamontowania rozłącznika w zamkniętej rozdzielnicy, prąd termiczny obciążenia powinien zostać zredukowany (Ith x współczynnik korekcyjny kr) w zależności od ilości zamontowanych rozłączników. (patrz tabela)
** W przypadku użytkowania rozłącznika w temperaturze otoczenia od +45oC do +55oC, prąd termiczny obciążenia Ith powinien zostać zredukowany o ok. 5-10%
Dedykowane wkładki do nabycia w PROSPERSKLEP TUTAJ
