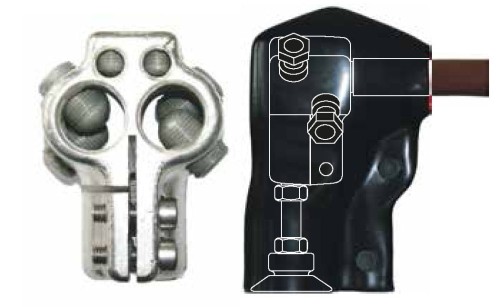

Zacisk transformatorowy TOGA 1 (M12, M16, M20, M30) - fazowy - BEZPOL
Opis
Zacisk transformatorowy TOGA 1 (M12, M16, M20, M30) - fazowy - BEZPOL
BK6100 - TOGA 1/M12 KTM 1115-811-112-350
BK6104 - TOGA 1/M16 KTM 1115-811-116-350
BK6108 - TOGA 1/M20 KTM 1115-811-120-350
BK6112 - TOGA 1/M30 KTM 1115-811-130-350
Realizacja poziomego odejścia z przepustów niskiego napięcia elektroenergetycznych transformatorów rozdzielczych dla gwintów w zakresie od M12 do M30x2.
Materiał:
Korpus - odkuwka mosiężna ocynowana
Śruby mocujące - stal nierdzewna
Śruby dociskowe - mosiądz ocynowany
Przyłączalność:
Przewody główne: 2 x 50 do 240 mm2 RE,RM,SM, 2 x 300 mm2 RMC
Przewody pomocnicze (TOGA 1/NS): 1 x 2,5 do 50 mm2
Przewody pomocnicze (TOGA 1): 2 x 2,5 do 50 mm2
Możliwość podłączenia końcówki uziemiacza.
Parametry techniczne:

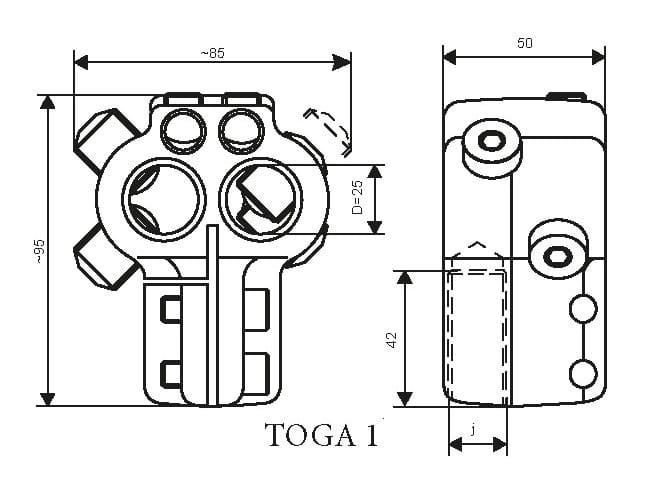

Gabaryty jak na rys. a
Dobór zgodnie z poniższą tabelą.
- trzy zaciski w wykonaniach fazowych
- jeden zacisk bez otworów na kable pomocnicze, ale z frezowanym czołem w celu ułatwienia podłączenia płaskiego przewodu uziemiającego - rys. b TOGA 1/N.
