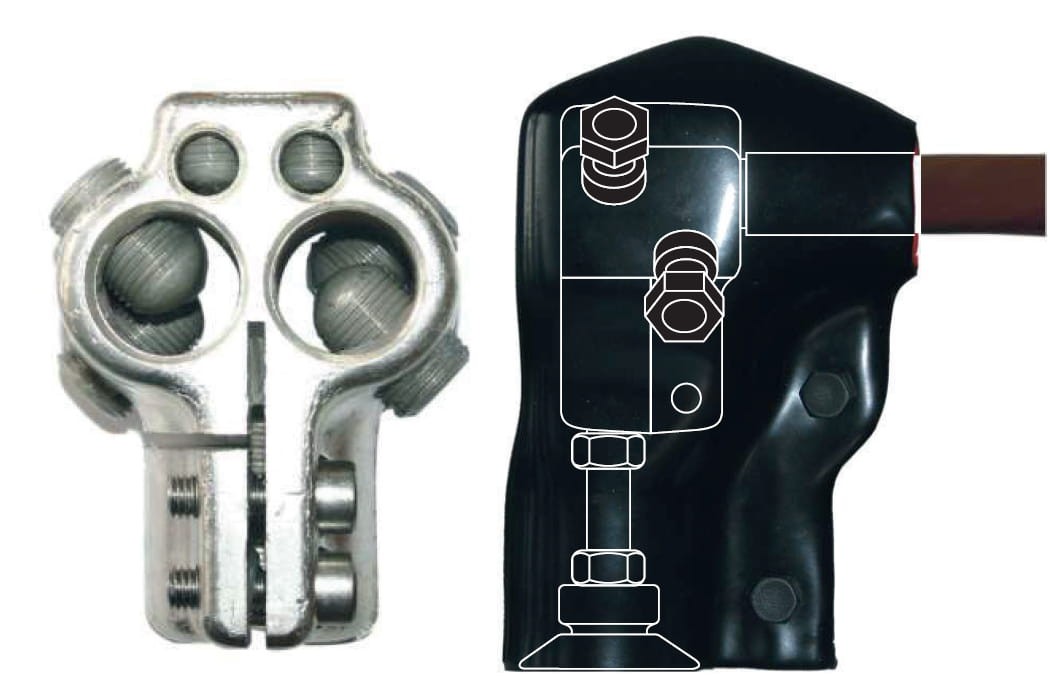

Zacisk transformatorowy TOGA 1 NS (M12, M16, M20, M30) - neutralny z otworem czołowym - BEZPOL
Opis
Zacisk transformatorowy TOGA 1/NS (M12, M16, M20, M30) - neutralny z otworem czołowym - BEZPOL
BK 6103 - TOGA 1/M12/NS typ TOGA-1/M12/NS KTM 1115-811-112-320
BK 6107 - TOGA 1/M16/NS typ TOGA-1/M16/NS KTM 1115-811-116-320
BK 6111 - TOGA 1/M20/NS typ TOGA-1/M20/NS KTM 1115-811-120-320
BK 6115 - TOGA 1/M30/NS typ TOGA-1/M30/NS KTM 1115-811-130-320
Realizacja poziomego odejścia z przepustów niskiego napięcia elektroenergetycznych transformatorów rozdzielczych dla gwintów w zakresie od M12 do M30x2.
Materiał:
Korpus - odkuwka mosiężna ocynowana
Śruby mocujące - stal nierdzewna
Śruby dociskowe - mosiądz ocynowany
Przyłączalność:
Przewody główne: 2 x 50 do 240 mm2 RE,RM,SM, 2 x 300 mm2 RMC
Przewody pomocnicze (TOGA 1/NS): 1 x 2,5 do 50 mm2
Przewody pomocnicze (TOGA 1): 2 x 2,5 do 50 mm2
Możliwość podłączenia końcówki uziemiacza.
Parametry techniczne:
Gabaryty jak na rys. b
Dobór zgodnie z poniższą tabelą.
- trzy zaciski w wykonaniach fazowych

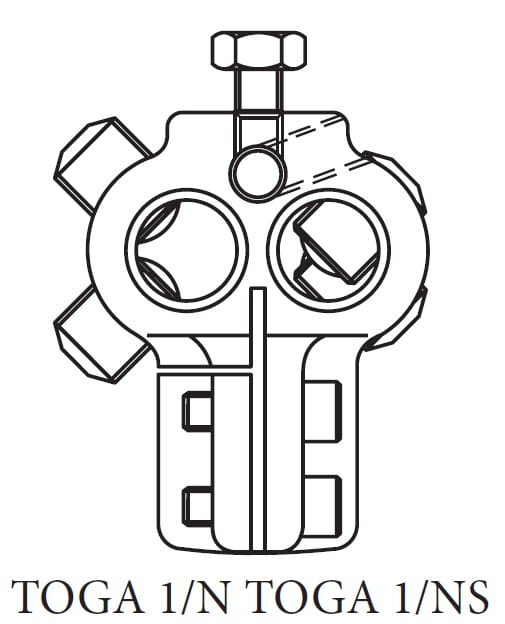

- jeden zacisk bez otworów na kable pomocnicze, ale z frezowanym czołem w celu ułatwienia podłączenia płaskiego przewodu uziemiającego wraz z dodatkowym otworem czołowym dla przewodu uziemiającego 2,5 do 50 mm² rys. b.Toga 1/NS
