Napęd ręczny ABB NRWO4-3-L/NO5/PS3-8 z łącznikiem 8 styków i blokadą elektromagnetyczną NO5 - ABB

Wysyłka w: realizacja maks. do 30 dni roboczych
Producent: ABB
Cena: 3 651,56 zł 3651.56 PLN
zawiera 23% VAT, bez kosztów dostawy
Cena netto: 2 968,75 zł
ilość komplet
Pin It

Opis

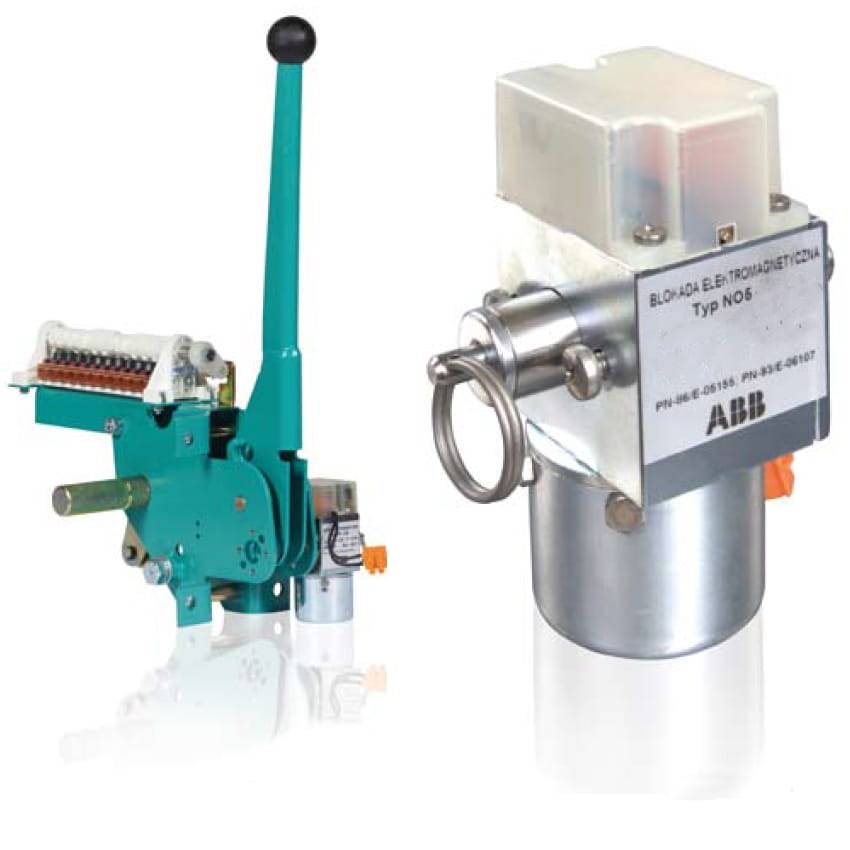

Napęd ręczny ABB NRWO4-3-L/NO5/PS3-8 z blokadą elektromagnetyczną NO5 i łącznikiem PS3 8 styków - Abb 1YMR409109M1048

Uzupełnieniem asortymentu hurtowni elektro-energetycznej PROSPERSKLEP napęd ręczny ABB NRWO4-3-L/NO5/PS3-8 z blokadą elektromagnetyczną NO5 oraz łącznikiem PS3 przeznaczony do zamykania i otwierania odłączników i uziemników (noży uziemiających) dobudowanych do odłączników oraz uziemników wolnostojących w wykonaniu wnętrzowym na napięcia znamionowe do 36 kV. Napęd typu NRWO4‑3 jest wykorzystywany do napędzania odłączników typu OWIII i jednobiegunowych odłączników OWD, uziemników UWIII. W wersji z łącznikiem obwodów wtórnych PS3 napęd posiada wspornik mocowany, na ściankach bocznych dwoma z trzech śrub skręcających ścianki ze sobą. Przełącznik obwodów wtórnych ustawia się na wsporniku i przykręca 4 śrubami z nakrętkami. Zastosowana blokada elektromagnetyczna typu N05 jest złożona z dwóch głównych podzespołów. Część mechaniczna składa się z korpusu zamkniętego denkiem. W korpusie znajduje się rygiel napięty sprężyną. Otwór rygla zakończony jest nakrętką, natomiast cięgło zakończone jest uchwytem. W górnej części korpusu znajduje się popychacz sterujący mikrowyłącznikiem, który steruje napięciem podłączanym do złączki. Mikrowyłącznik wraz z instalacją jest osłonięty obudową. Część elektromagnetyczna składa się z nurnika napiętego sprężyną. Cewka elektromagnesu umieszczona jest w obudowie przykręconej do podstawki. Podstawka wraz z łożyskiem zainstalowana jest w dolnej części korpusu.

- rodzaj napęd ręczny wnętrzowy z łącznikiem pomocniczym PS3 i blokadą elektromagnetyczną NO5
- dla odłączników
OWIII i jednobiegunowych odłączników OWD, uziemników UWIII
- przeznaczony do instalacji we wnętrzowych urządzeniach rozdzielczych w następujących warunkach otoczenia
a) temperatura powietrza (–5°C do +40°C)
b) maksymalna wilgotność względna powietrza przy temperaturze (+30°C) 90%
c) temperatura otoczenia dla blokady (–25°C do +45°C)
d) wilgotność względna otaczającego powietrza dla blokady przy temperaturze (+20°C) do 80%
- właściwości napędu i części składowe
a) cięgno do połączenia napędu z aparatem o długości 2000 mm (wyposażenie standardowe)
b) blokada mechaniczna (wyposażenie standardowe)
c) blokada elektromagnetyczna typu NO5 (wyposażenie standardowe w prezentowanym produkcie)
d) napięcie znamionowe 24/48/110/220V DC 110/230V AC
e) łącznik pomocniczy typu PSO (opcjonalnie)
f) konstrukcja łącznika oparta na mikrołącznikach z układem gaszeniowym
g) możliwość dokładnego ustawienia momentu zadziałania i rodzaju zestyku (normalnie zamknięty, normalnie otwarty) każdego styku
h) napięcie znamionowe 220V AC/DC
i) prąd nominalny 10A
j) liczba obwodów: 12; 10; 8; 6
k) zdolność wyłączania prądu stałego przy napięciu 220V (w obwodzie – prawie bezindukcyjnym 5A, – indukcyjnym przy stałej czasowej 20ms 0,7A – indukcyjnym przy stałej czasowej 20ms i dwóch mikrołącznikach połączonych szeregowo 2,2A) – alternatywnie opcjonalna możliwość zastosowania łącznika pomocniczego typu PS3
- w prezentowanym produkcie łącznik 8 stykowy PS3 w standardzie
- mocowanie lewostronne
- nazwa katalogowa produktu NRWO4-3-L/NO5/PS3-8
- numer katalogowy 1YMR409109M1048
- okres gwarancji 24 miesiące

Więcej danych w katalogu dostępnym w sekcji "Pliki do pobrania".
