Osłona wkładki topikowej OWBG 17,5kV OW00017 - PROSPER

Wysyłka w: realizacja maks. do 14 dni roboczych

Producent: PROSPER

Cena: 1 365,30 zł 1365.30 PLN

zawiera 23% VAT, bez kosztów dostawy

Cena netto: 1 110,00 zł

ilość

szt

Prosper sklep - sprawdzony partner - sklep dla elektryków

Opis

Osłona wkładki topikowej OWBG 17,5kV OW00017 - PROSPER

Osłona wkładki topikowej OWBG 17,5kV OW00017 - PROSPER. Wkładka bezpiecznikowa gazowydmuchowa WBG oraz osłona wkładki OWBG przystosowana do współpracy z podstawą PBnpV-20, PBNml-15, PBNUs są przeznaczone do zabezpieczania napowietrznych stacji transformatorowych przed skutkami zwarć lub przeciążeń w sieciach średniego napięcia.
Wykonanie osłony i wkładki zapewnia poprawne działanie w umiarkowanej strefie klimatycznej, (zawilgocenie 100%, wysokość nie przekraczająca 1000m n.p.m, zakres temperatury od 248 do 313 K (-25^oC do +40^oC).

Konstrukcja:

Osłona wkładki bezpiecznikowej składa się z rury izolacyjnej o wysokiej wytrzymałości elektrycznej i mechanicznej z wklejoną do jej wnętrza tuleją gazującą, przewodzącego okucia górnego zbiornika z nakrętką i elektrodą sworzniową. Styk dolny osłony z zaciskiem elektrody linkowej jest trwale osadzony na rurze. Styk górny umocowany do okucia górnego z możliwością dostosowania odległości międzystykowej osłony do odpowiednich wymiarów podstawy bezpiecznikowej. W styku dolnym osłony jest osadzona sprężyna napędzająca elektrodę linkową.
Wkładka bezpiecznikowa składa się z topika z nałożoną na nim otuliną gazującą, elektrody linkowej, i tuleją zaciskającą.

Osłona wkładki topikowej OWBG 17,5kV OW00017 - PROSPER, parametry produktu

Typ osłony OWBG 17,5
Napięcie znamionowe 17,5kV
Prąd znamionowy 40
Znamionowy prąd wyłączalny 3,15kA
Znamionowe prądy ciągłe elementów 6,3-40A
Częstotliwość znamionowa 50Hz
Symbol producenta OW00017

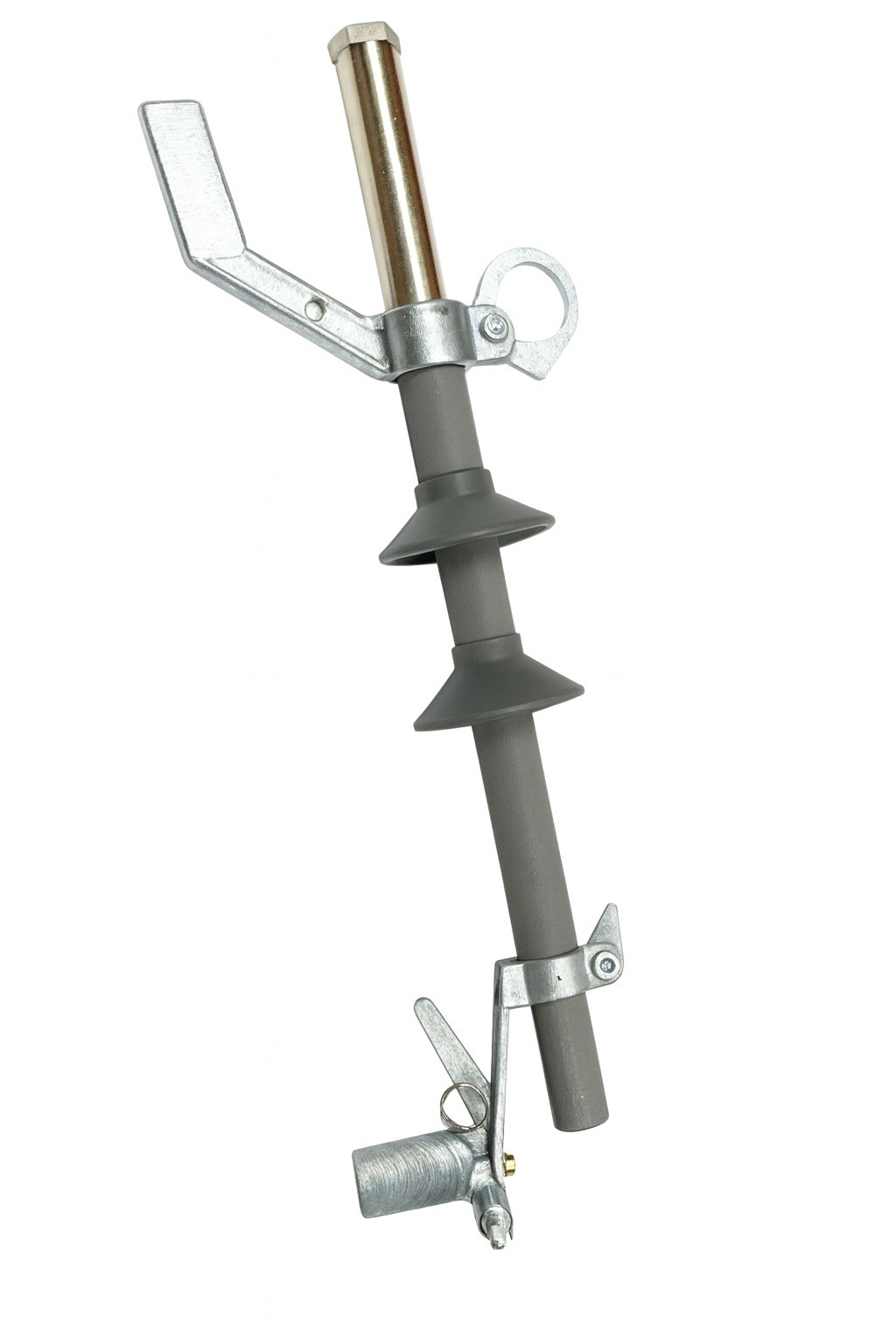

* Fotografia poglądowa
