Rozłącznik NALF 24-4 A 275 R - ABB
Prosper sklep - sprawdzony partner - sklep dla elektryków
Opis

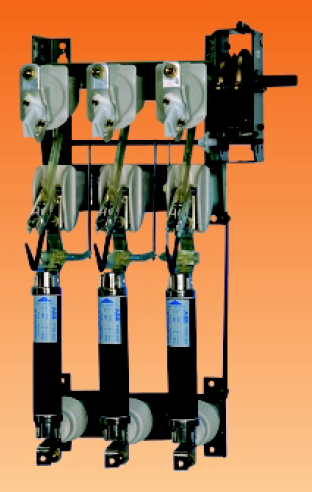

Rozłącznik NALF 24-4 A 275 R - ABB

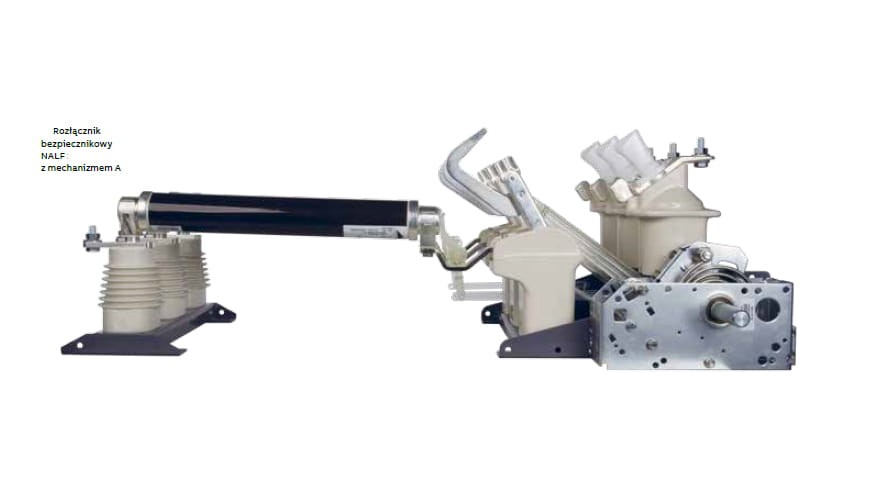

Asortyment PROSPERSKLEP SOSNOWIEC został wzbogacony o rozłączniki firmy ABB serii NALF. NALF - rozłącznik bezpiecznikowy z podstawą bezpiecznikową dolną (mechanizm A z dwiema sprężynami). NALF powstaje poprzez rozbudowanie konstrukcji bazowej NAL o podstawę bezpiecznikową typu F. Podstawa bezpiecznikowa jest przewidziana do montażu zarówno od strony styków stałych jak i od strony osi obrotu noży głównych.
- napięcie znamionowe 24kV
- prąd znamionowy 400A
- prąd zwarciowy 31.5 kA/1s
- podziałka biegunowa 275mm
- 80A
- strona zamontowania napędu ręcznego – prawa
- typ rozłącznik wnętrzowy z podstawą bezpiecznikową po stronie zacisków ruchomych i mechanizmem (zasobnikowym) A, z wyzwalaczem bezpiecznikowym
- zgodność z IEC
- waga ~ 53kg
- aktualny numer katalogowy 1YMX001316M5104
- poprzedni numer katalogowy 1YMX054435M0001
- nazwa katalogowa produktu NALF 24-4 A 275 R
- okres gwarancji 24 miesiące
* Fotografie poglądowe
* Więcej danych w materiałach (katalogu i karcie technicznej) dostępnych w sekcji "Pliki do pobrania".
Produkty powiązane
Wkładka bezpiecznikowa / (bezpiecznik) CEF 24kV 20A 442/53mm - ABB
Wkładka posiada bezpieczniki DIN IEC dobezpieczeniowe, ograniczające prąd zwarciowy do zabezpieczenia transformatorów i zastosowań wnętrzowych/napowietrznych. Prezentowana wkładka posiada modułowy czujnik temperatury.
- napięcie znamionowe (Ur) 10 … 24kV
- rodzaj napięcia zasilania AC
- częstotliwość znamionowa (f) 50Hz
- prąd znamionowy (In) 20A
- minimalny prąd wyłączalny 77A
- maksymalna zdolność wyłączania 63kA
- całka przedłukowa 265 A²·s
- całka wyłączania 10300 A²·s
- straty mocy 59W
- opcje wykonania z wybijakiem
- siła wybijaka 80N
- posiada modułowy ogranicznik temperatury
- waga produktu netto 2.3kg
- średnica 53mm
- rozmiar S
Rozłącznik NAL 12-6 K 150 R 12 kV, 630 A, 31.5 kA, podziałka p=150mm
Dzięki unikalnej konstrukcji, pozwalającej na rozłączanie łuku elektrycznego, stanowi atrakcyjne rozwiązanie jako kluczowy element do zastosowania w zamkniętych rozdzielnicach oraz kompaktowych podstacjach transformatorowych.
- typ rozłącznik wnętrzowy, liniowy w izolacji powietrznej
- strona zamontowania napędu ręcznego – prawa
- wyposażenie rozłącznika mechanizm typu K, blokada mechaniczna rozłącznik-uziemnik
- aktualny numer katalogowy 1YMX000121M1100
- poprzedni numer katalogowy 1YMX054011M0001
- gwarancja dwa lata
Odłącznik bez uziemnika ABB OWIII 10/8-2 12kV 800A 25/1skA 200mm
Nowość w PROSPERSKLEP Sosnowiec. Odłączniki wnętrzowe typu OW występują w wersjach jedno – OWI oraz trójbiegunowych – OWIII. Mogą być operowane zarówno ręcznie jak i przy pomocy napędu elektrycznego. Prosta i niezawodna konstrukcja sprawia, że odłączniki typu OW spisują się znakomicie w większości warunków pracy.
- gwarancja 2 lata
- typ wnętrzowy, 3 bieguny bez uziemnika
- napięcie znamionowe (Ur) 12kV
- prąd znamionowy (In) 800A
- nazwa katalogowa produktu OWIII 10/8-2
- numer katalogowy 1YMR317111M0011
- podziałka biegunowa 20cm
- maksymalna zdolność wyłączania 25/1skA
Zespół montażowy łącznika pomocniczego 1m ABB OW3 4 E01
Nowość w PROSPERSKLEP Sosnowiec łącznik pomocniczy kompletny (z częściami do sprzęgnięcia).
- gwarancja dwa lata
- dla wnętrzowych odłączników OW3 i OWD
- nazwa katalogowa produktu OW3 4 E01
- numer katalogowy 1YMR416500M0001
Odłącznik wnętrzowy wysokoprądowy ABB OWD310W03/1 12kV 2000A 60/1skA 300mm
Nowość w PROSPERSKLEP Sosnowiec. Odłączniki wnętrzowe wysokoprądowe typu OWD są używane do otwierania i zamykania obwodów elektrycznych w stanie bezprądowym, są przeznaczone na napięcia znamionowe w zakresie 1.2-24kV oraz prądy znamionowe w zakresie 630-4000A. Mogą być operowane zarówno ręcznie jak i przy pomocy napędu elektrycznego. Prosta i niezawodna konstrukcja sprawia, że OWD spisują się znakomicie w większości warunków pracy.
- gwarancja 2 lata
- typ wnętrzowy, wysokoprądowy bez uziemnika
- napięcie znamionowe (Ur) 12kV
- prąd znamionowy (In) 2000A
- nazwa katalogowa produktu OWD 310 W03/1
- numer katalogowy 1YMR417101M0004
- podziałka biegunowa 30cm
- maksymalna zdolność wyłączania 60/1skA
Cięgno łącznika pomocniczego PS0/PS3 1m ABB OWD 12kV - ABB
Nowość w PROSPERSKLEP Sosnowiec cięgno łącznika pomocniczego PS0/PS3 dla OWD 12kV (1m).
- gwarancja dwa lata
- dla wnętrzowych odłączników OWD 12kV
- numer katalogowy 1YMR416500M0004
Cięgno łącznika pomocniczego PS0/PS3 1m ABB OWD 24kV - ABB
Nowość w PROSPERSKLEP Sosnowiec cięgno łącznika pomocniczego PS0/PS3 dla OWD 24kV (1m).
- gwarancja dwa lata
- dla wnętrzowych odłączników OWD 24kV
- numer katalogowy 1YMR416500M0005
