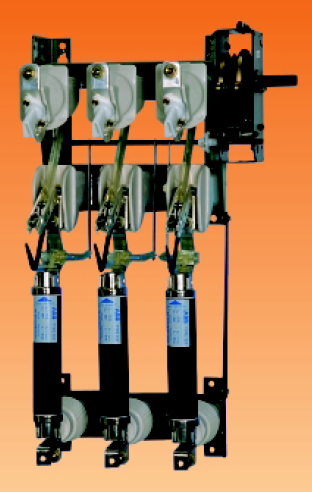

Rozłącznik NALF 24-6 A 235 RE - ABB
Prosper sklep - sprawdzony partner - sklep dla elektryków
Opis
24 kV, 630 A, 31.5 kA, 80 A, podziałka p=235 mm
Wyposażenie rozłącznika: mechanizm typu A, podstawa bezpiecznikowa dolna F24, uziemnik dolny E24, blokada mechaniczna rozłącznik-uziemnik, e=442 mm.
- poprzedni numer katalogowy 1YMX513224M0101
- prąd znamionowy 630A
- prąd zwarciowy 31.5 kA/1s
- podziałka biegunowa 235mm
- 80A
- strona zamontowania napędu ręcznego – prawa
* Więcej danych w materiałach (katalogu i karcie technicznej) dostępnych w sekcji "Pliki do pobrania".
Produkty powiązane
Rozłącznik NAL 24-6 K 275 L (karta katalogowa) 24 kV, 630 A , 31.5 kA, podziałka p=275 mm Strona zamontowania napędu ręcznego – lewa Wyposażenie rozłącznika: mechanizm typu K, blokada mechaniczna rozłącznik-uziemnik.
- aktualny numer katalogowy 1YMX000325M5200
- poprzedni numer katalogowy 1YMX503215M1001
Rozłącznik NAL 24-6 K 275 R ( karta katalogowa ) 24 kV, 630 A , 31.5 kA, podziałka p=275 mm Strona zamontowania napędu ręcznego – prawa Wyposażenie rozłącznika: mechanizm typu K, blokada mechaniczna rozłącznik-uziemnik.
- aktualny numer katalogowy 1YMX000325M5100
- poprzedni numer katalogowy 1YMX054411M0001
Rozłącznik NAL 24-6 K 275 RE ( karta katalogowa ) 24 kV, 630 A , 31.5 kA, podziałka p=275 mm Strona zamontowania napędu ręcznego – prawa Wyposażenie rozłącznika: mechanizm typu K, uziemnik dolny E24, blokada mechaniczna rozłącznik-uziemnik.
- aktualny numer katalogowy 1YMX000325M5310
- poprzedni numer katalogowy 1YMX503215M0101
Rozłącznik NALF 24- 6 A 275 L ( karta katalogowa ) 24 kV, 630 A , 31.5 kA, 80 A , podziałka p=275 mm Strona zamontowania napędu ręcznego – lewa Wyposażenie rozłącznika: mechanizm typu A, podstawa bezpiecznikowa dolna F24, blokada mechaniczna rozłączn...
- aktualny numer katalogowy 1YMX001326M5204
- poprzedni numer katalogowy 1YMX513225M1001
Rozłącznik NAL 24-6 K 275 LE ( karta katalogowa ) 24 kV, 630 A , 31.5 kA, podziałka p=275 mm Strona zamontowania napędu ręcznego – lewa Wyposażenie rozłącznika: mechanizm typu K, uziemnik dolny E24, blokada mechaniczna rozłącznik-uziemnik.
- aktualny numer katalogowy 1YMX000325M5410
- poprzedni numer katalogowy 1YMX503215M1101
Rozłącznik NALF 24-6A 235L
Prezentowany rozłącznik NALF stanowi rozbudowaną konstrukcję bazową NAL o podstawę bezpiecznikową typu F.
- napięcie znamionowe 24 kV
- prąd znamionowy 630 A
- prąd zwarciowy 31.5 kA/s
- 80A
- podziałka p=235 mm
- strona zamontowania napędu ręcznego – lewa
- wyposażenie rozłącznika mechanizm typu A (zasobnikowy)
- aktualny numer katalogowy 1YMX001326M4204
- poprzedni numer katalogowy 1YMX513224M1001
- gwarancja dwa lata
Rozłącznik NALF 24-6A 235R
Prezentowany rozłącznik NALF stanowi rozbudowaną konstrukcję bazową NAL o podstawę bezpiecznikową typu F.
- napięcie znamionowe 24 kV
- prąd znamionowy 630 A
- prąd zwarciowy 31.5 kA/s
- 80A
- podziałka p=235 mm
- strona zamontowania napędu ręcznego – prawa
- wyposażenie rozłącznika mechanizm typu A (zasobnikowy)
- aktualny numer katalogowy 1YMX001326M4104
- poprzedni numer katalogowy 1YMX054095M0001
- gwarancja dwa lata
Rozłącznik NAL 24-6 K 235 RE 24 kV, 630 A , 31.5 kA, podziałka p=235 mm Strona zamontowania napędu ręcznego – prawa Wyposażenie rozłącznika: mechanizm typu K, uziemnik dolny E24, blokada mechaniczna rozłącznik-uziemnik.
- aktualny numer katalogowy 1YMX000325M4310
- poprzedni numer katalogowy 1YMX503214M0101
Rozłącznik NAL 24-6 K 235 LE 24 kV, 630 A , 31.5 kA, podziałka p=235 mm Strona zamontowania napędu ręcznego – lewa Wyposażenie rozłącznika: mechanizm typu K, uziemnik dolny E24, blokada mechaniczna rozłącznik-uziemnik.
- aktualny numer katalogowy 1YMX000325M4410
- poprzedni numer katalogowy 1YMX503214M1101
Rozłącznik NAL 24-4 K 235 RE 24 kV, 400 A , 31.5 kA, podziałka p=235 mm Strona zamontowania napędu ręcznego – prawa Wyposażenie rozłącznika: mechanizm typu K, uziemnik dolny E24, blokada mechaniczna rozłącznik-uziemnik.
- aktualny numer katalogowy 1YMX000315M4310
- poprzedni numer katalogowy 1YMX503114M0101
Rozłącznik NAL 24-4 K 235 LE 24 kV, 400 A , 31.5 kA, podziałka p=235 mm Strona zamontowania napędu ręcznego – lewa Wyposażenie rozłącznika: mechanizm typu K, uziemnik dolny E24, blokada mechaniczna rozłącznik-uziemnik.
- aktualny numer katalogowy 1YMX000315M4410
- poprzedni numer katalogowy 1YMX503114M1101
Rozłącznik NAL 24-4 K 275 RE 24 kV, 400 A , 31.5 kA, podziałka p=275 mm Strona zamontowania napędu ręcznego – prawa Wyposażenie rozłącznika: mechanizm typu K, uziemnik dolny E24, blokada mechaniczna rozłącznik-uziemnik.
- aktualny numer katalogowy 1YMX000315M5310
- poprzedni numer katalogowy 1YMX503115M0101
Rozłącznik NAL 24-4 K 275 LE 24 kV, 400 A , 31.5 kA, podziałka p=275 mm Strona zamontowania napędu ręcznego – lewa Wyposażenie rozłącznika: mechanizm typu K, uziemnik dolny E24, blokada mechaniczna rozłącznik-uziemnik.
- aktualny numer katalogowy 1YMX000315M5410
- poprzedni numer katalogowy 1YMX503115M1101
Rozłącznik NAL 17-6 K 210 RE 17.5 kV, 630 A , 31.5 kA, podziałka p=210 mm Strona zamontowania napędu ręcznego – prawa Wyposażenie rozłącznika: mechanizm typu K, uziemnik dolny E24, blokada mechaniczna rozłącznik-uziemnik.
- aktualny numer katalogowy 1YMX000223M3310
- poprzedni numer katalogowy 1YMX502213M0101
Rozłącznik NAL 17-6 K 210 LE 17.5 kV, 630 A , 31.5 kA, podziałka p=210 mm Strona zamontowania napędu ręcznego – lewa Wyposażenie rozłącznika: mechanizm typu K, uziemnik dolny E24, blokada mechaniczna rozłącznik-uziemnik.
- aktualny numer katalogowy 1YMX000223M3410
- poprzedni numer katalogowy 1YMX502213M1101
Rozłącznik NAL 17-6 K 170 RE 17.5 kV, 630 A , 31.5 kA, podziałka p=170 mm Strona zamontowania napędu ręcznego – prawa Wyposażenie rozłącznika: mechanizm typu K, uziemnik dolny E24, blokada mechaniczna rozłącznik-uziemnik.
- aktualny numer katalogowy 1YMX000223M2310
- poprzedni numer katalogowy 1YMX502212M0101
Rozłącznik NAL 17-6 K 170 LE 17.5 kV, 630 A , 31.5 kA, podziałka p=170 mm Strona zamontowania napędu ręcznego – lewa Wyposażenie rozłącznika: mechanizm typu K, uziemnik dolny E24, blokada mechaniczna rozłącznik-uziemnik.
- aktualny numer katalogowy 1YMX000223M2410
- poprzedni numer katalogowy 1YMX502212M1101
Rozłącznik NAL 17-4 K 210 RE 17.5 kV, 400 A , 31.5 kA, podziałka p=210 mm Strona zamontowania napędu ręcznego – prawa Wyposażenie rozłącznika: mechanizm typu K, uziemnik dolny E24, blokada mechaniczna rozłącznik-uziemnik.
- aktualny numer katalogowy 1YMX000213M3310
- poprzedni numer katalogowy 1YMX502113M0101
Rozłącznik NAL 17-4 K 210 LE 17.5 kV, 400 A , 31.5 kA, podziałka p=210 mm Strona zamontowania napędu ręcznego – lewa Wyposażenie rozłącznika: mechanizm typu K, uziemnik dolny E24, blokada mechaniczna rozłącznik-uziemnik.
- aktualny numer katalogowy 1YMX000213M3410
- poprzedni numer katalogowy 1YMX502113M1101
Rozłącznik NAL 17-4 K 170 RE 17.5 kV, 400 A , 31.5 kA, podziałka p=170 mm Strona zamontowania napędu ręcznego – prawa Wyposażenie rozłącznika: mechanizm typu K, uziemnik dolny E24, blokada mechaniczna rozłącznik-uziemnik.
- aktualny numer katalogowy 1YMX000213M2310
- poprzedni numer katalogowy 1YMX502112M0101
Rozłącznik NAL 17-4 K 170 LE 17.5 kV, 400 A , 31.5 kA, podziałka p=170 mm Strona zamontowania napędu ręcznego – lewa Wyposażenie rozłącznika: mechanizm typu K, uziemnik dolny E24, blokada mechaniczna rozłącznik-uziemnik.
- aktualny numer katalogowy 1YMX000213M2410
- poprzedni numer katalogowy 1YMX502112M1101
Rozłącznik NAL 12-12 K 210 RE 12 kV, 1250 A , 31.5 kA, podziałka p=210 mm Strona zamontowania napędu ręcznego – prawa Wyposażenie rozłącznika: mechanizm typu K, uziemnik dolny E24, blokada mechaniczna rozłącznik-uziemnik.
- aktualny numer katalogowy 1YMX000151M3310
- poprzedni numer katalogowy 1YMX501513M0101
Rozłącznik NAL 12-12 K 210 LE 12 kV, 1250 A , 31.5 kA, podziałka p=210 mm Strona zamontowania napędu ręcznego – lewa Wyposażenie rozłącznika: mechanizm typu K, uziemnik dolny E24, blokada mechaniczna rozłącznik-uziemnik.
- aktualny numer katalogowy 1YMX000151M3410
- poprzedni numer katalogowy 1YMX501513M1101
Rozłącznik NAL 12-12 K 170 RE 12 kV, 1250 A , 31.5 kA, podziałka p=170 mm Strona zamontowania napędu ręcznego – prawa Wyposażenie rozłącznika: mechanizm typu K, uziemnik dolny E24, blokada mechaniczna rozłącznik-uziemnik.
- aktualny numer katalogowy 1YMX000151M2310
- poprzedni numer katalogowy 1YMX501512M0101
Rozłącznik NAL 12-12 K 170 LE 12 kV, 1250 A , 31.5 kA, podziałka p=170 mm Strona zamontowania napędu ręcznego – lewa Wyposażenie rozłącznika: mechanizm typu K, uziemnik dolny E24, blokada mechaniczna rozłącznik-uziemnik.
- aktualny numer katalogowy 1YMX000151M2410
- poprzedni numer katalogowy 1YMX501512M1101
Rozłącznik NAL 12-12 K 150 RE 12 kV, 1250 A , 31.5 kA, podziałka p=150 mm Strona zamontowania napędu ręcznego – prawa Wyposażenie rozłącznika: mechanizm typu K, uziemnik dolny E24, blokada mechaniczna rozłącznik-uziemnik.
- aktualny numer katalogowy 1YMX000151M1310
- poprzedni numer katalogowy 1YMX501511M0101
Rozłącznik NAL 12-12 K 150 LE 12 kV, 1250 A , 31.5 kA, podziałka p=150 mm Strona zamontowania napędu ręcznego – lewa Wyposażenie rozłącznika: mechanizm typu K, uziemnik dolny E24, blokada mechaniczna rozłącznik-uziemnik.
- aktualny numer katalogowy 1YMX000151M1410
- poprzedni numer katalogowy 1YMX501511M1101
Rozłącznik NAL 12-6 K 150 LE 12 kV, 630 A , 31.5 kA, podziałka p=150 mm Strona zamontowania napędu ręcznego – lewa Wyposażenie rozłącznika: mechanizm typu K, uziemnik dolny E24, blokada mechaniczna rozłącznik-uziemnik.
- aktualny numer katalogowy 1YMX000121M1410
- poprzedni numer katalogowy 1YMX501211M1101
Rozłącznik NAL 12-6 K 150 RE 12 kV, 630 A , 31.5 kA, podziałka p=150 mm Strona zamontowania napędu ręcznego – prawa Wyposażenie rozłącznika: mechanizm typu K, uziemnik dolny E24, blokada mechaniczna rozłącznik-uziemnik.
- aktualny numer katalogowy 1YMX000121M1310
- poprzedni numer katalogowy 1YMX501211M0101
Rozłącznik NAL 12-6 K 170 LE 12 kV, 630 A , 31.5 kA, podziałka p=170 mm Strona zamontowania napędu ręcznego – lewa Wyposażenie rozłącznika: mechanizm typu K, uziemnik dolny E24, blokada mechaniczna rozłącznik-uziemnik.
- aktualny numer katalogowy 1YMX000121M2410
- poprzedni numer katalogowy 1YMX501212M1101
Rozłącznik NAL 12-6 K 170 RE 12 kV, 630 A , 31.5 kA, podziałka p=170 mm Strona zamontowania napędu ręcznego – prawa Wyposażenie rozłącznika: mechanizm typu K, uziemnik dolny E24, blokada mechaniczna rozłącznik-uziemnik.
- aktualny numer katalogowy 1YMX000121M2310
- poprzedni numer katalogowy 1YMX501212M0101
Rozłącznik NAL 12-6 K 210 LE 12 kV, 630 A , 31.5 kA, podziałka p=210 mm Strona zamontowania napędu ręcznego – lewa Wyposażenie rozłącznika: mechanizm typu K, uziemnik dolny E24, blokada mechaniczna rozłącznik-uziemnik.
- aktualny numer katalogowy 1YMX000121M3410
- poprzedni numer katalogowy 1YMX501213M1101
Rozłącznik NAL 12-6 K 210 RE 12 kV, 630 A , 31.5 kA, podziałka p=210 mm Strona zamontowania napędu ręcznego – prawa Wyposażenie rozłącznika: mechanizm typu K, uziemnik dolny E24, blokada mechaniczna rozłącznik-uziemnik.
- aktualny numer katalogowy 1YMX000121M3310
- poprzedni numer katalogowy 1YMX501213M0101
Rozłącznik NAL 12-4 K 150 LE 12 kV, 400 A , 31.5 kA, podziałka p=150 mm Strona zamontowania napędu ręcznego – lewa. Wyposażenie rozłącznika: mechanizm typu K, uziemnik dolny E24, blokada mechaniczna rozłącznik-uziemnik.
- aktualny numer katalogowy 1YMX000111M1410
- poprzedni numer katalogowy 1YMX501111M1101
Rozłącznik NAL 12-4 K 150 RE 12 kV, 400 A , 31.5 kA, podziałka p=150 mm Strona zamontowania napędu ręcznego – prawa. Wyposażenie rozłącznika: mechanizm typu K, uziemnik dolny E24, blokada mechaniczna rozłącznik-uziemnik.
- aktualny numer katalogowy 1YMX000111M1310
- poprzedni numer katalogowy 1YMX501111M0101
Rozłącznik NAL 12-4 K 170 LE 12 kV, 400 A , 31.5 kA, podziałka p=170 mm Strona zamontowania napędu ręcznego – lewa. Wyposażenie rozłącznika: mechanizm typu K, uziemnik dolny E24, blokada mechaniczna rozłącznik-uziemnik.
- aktualny numer katalogowy 1YMX000111M2410
- poprzedni numer katalogowy 1YMX501112M1101
Rozłącznik NAL 12-4 K 170 RE 12 kV, 400 A , 31.5 kA, podziałka p=170 mm Strona zamontowania napędu ręcznego - prawa. Wyposażenie rozłącznika: mechanizm typu K, uziemnik dolny E24, blokada mechaniczna rozłącznik-uziemnik.
- aktualny numer katalogowy 1YMX000111M2310
- poprzedni numer katalogowy 1YMX501112M0101
Rozłącznik NAL 12-4 K 210 LE 12 kV, 400 A , 31.5 kA, podziałka p=210 mm Strona zamontowania napędu ręcznego – lewa. Wyposażenie rozłącznika: mechanizm typu K, uziemnik dolny E24, blokada mechaniczna rozłącznik-uziemnik.
- aktualny numer katalogowy 1YMX000111M3410
- poprzedni numer katalogowy 1YMX501113M1101
Rozłącznik NAL 12-4 K 210 RE 12 kV, 400 A , 31.5 kA, podziałka p=210 mm Strona zamontowania napędu ręcznego – prawa. Wyposażenie rozłącznika: mechanizm typu K, uziemnik dolny E24, blokada mechaniczna rozłącznik-uziemnik.
- aktualny numer katalogowy 1YMX000111M3310
- poprzedni numer katalogowy 1YMX501113M0101
Uziemnik wolnostojący EB 12-210 - ABB
Nadaje się do montażu z rozłącznikami.
- numer katalogowy producenta 1YMX054271M0001
- napięcie znamionowe 12kV
- prąd zwarciowy 31.5/1skA
- podziałka biegunowa 210mm
Uziemnik wolnostojący EB 12-170 - ABB
Nadaje się do montażu z rozłącznikami.
- numer katalogowy producenta 1YMX064270M0001
- napięcie znamionowe 12kV
- prąd zwarciowy 31.5/1skA
- podziałka biegunowa 170mm
Uziemnik wolnostojący EB 12-150 - ABB
Nadaje się do montażu z rozłącznikami.
- numer katalogowy producenta 1YMX054270M0001
- napięcie znamionowe 12kV
- prąd zwarciowy 31.5/1skA
- podziałka biegunowa 150mm
Uziemnik wolnostojący EB 17-170 - ABB
Nadaje się do montażu z rozłącznikami.
- numer katalogowy producenta 1YMX054272M0001
- napięcie znamionowe 17,5kV
- prąd zwarciowy 31.5/1skA
- podziałka biegunowa 170mm
Uziemnik wolnostojący EB 17-210 - ABB
Nadaje się do montażu z rozłącznikami.
- numer katalogowy producenta 1YMX064272M0001
- napięcie znamionowe 17,5kV
- prąd zwarciowy 31.5/1skA
- podziałka biegunowa 210mm
Uziemnik wolnostojący EB 24-235 - ABB
Nadaje się do montażu z rozłącznikami.
- numer katalogowy producenta 1YMX054273M0001
- napięcie znamionowe 24kV
- prąd zwarciowy 31.5/1skA
- podziałka biegunowa 235mm
Uziemnik wolnostojący EB 24-275 - ABB
Nadaje się do montażu z rozłącznikami.
- numer katalogowy producenta 1YMX054274M0001
- napięcie znamionowe 24kV
- prąd zwarciowy 31.5/1skA
- podziałka biegunowa 275mm
