Osłona wkładki topikowej WBGN 17,5kV WB00017 - PROSPER

Wysyłka w: realizacja maks. do 14 dni roboczych

Producent: PROSPER

Cena: 595,75 zł 595.75 PLN

zawiera 23% VAT, bez kosztów dostawy

Cena netto: 484,35 zł

ilość

szt

Prosper sklep - sprawdzony partner - sklep dla elektryków

Opis

Osłona wkładki topikowej WBGN 17,5kV WB00017 - PROSPER

Osłona wkładki topikowej WBGN 17,5kV WB00017 - PROSPER. Wkładka bezpiecznikowa gazowydmuchowa WBGN. Osłona wkładki bezpiecznikowej gazowydmuchowej napowietrznej typu WBGN na napięcia 17,5 i 24 kV służy do zabezpieczenia słupowych stacji transformatorowych przed skutkami zwarć lub przeciążeń. Wyposażona jest w daszki ognioodporne i może być stosowana przy zawilgoceniu powietrza 100%.

Temperatura pracy: od – 25 stopni do +40 stopni Celsjusza
Wysokość pracy: do 1000 m n.p.m.
Kompatybilna z podstawami typu: PBNV-24, PBNV-24_R-S, PBNVo-24/D w I, PBnpV-20, PBN Us-20, WZZ, PPBNml-15, PBNVA-20/4, PBNV-24/CH.

Konstrukcja:

Osłona składa się z rury izolacyjno-gazującej w której umieszcza się wkładkę bezpiecznikową (topik) 4; 6,3; 10; 16; 20 lub 25 A. Na końcach rury zamontowane są styki, a środkowa część została wyposażona w daszki EPDM o najwyższym stopniu niepalności. Końce wkładki bezpiecznikowej przykręcone są do styków, przy czym dolna linka napinana jest za pomocą sprężyny.

Zasada działania:

W wyniku przepływu przez wkładkę bezpiecznikową prądu zwarciowego następuje stopienie topików. Wysoka temperatura powstałego łuku powoduje rozkład materiału otuliny i wewnętrznej części rury gazującej. Następuje wzrost ciśnienia w komorze gaszeniowej. Jednocześnie sprężyna usuwa dolną elektrodę wkładki bezpiecznikowej na zewnątrz, powodując wydłużenie i zgaszenie łuku.
Przy małych prądach wyłączeniowych wydmuch gazów jest jednostronny ku dołowi. Przy wyłączaniu prądów dużych, wobec większych ciśnień gazów, wydmuch jest dwustronny.

Osłona wkładki topikowej WBGN 17,5kV WB00017 - PROSPER, parametry produktu

Typ osłony WBGN 17,5
Napięcie znamionowe 17,5kV
Znamionowy prąd ciągły elementów wymiennych 4-25A
Znamionowy prąd wyłączalny 3,15kA
Znamionowe prądy ciągłe elementów 4-25A
Częstotliwość znamionowa 50Hz
Symbol producenta WB00017

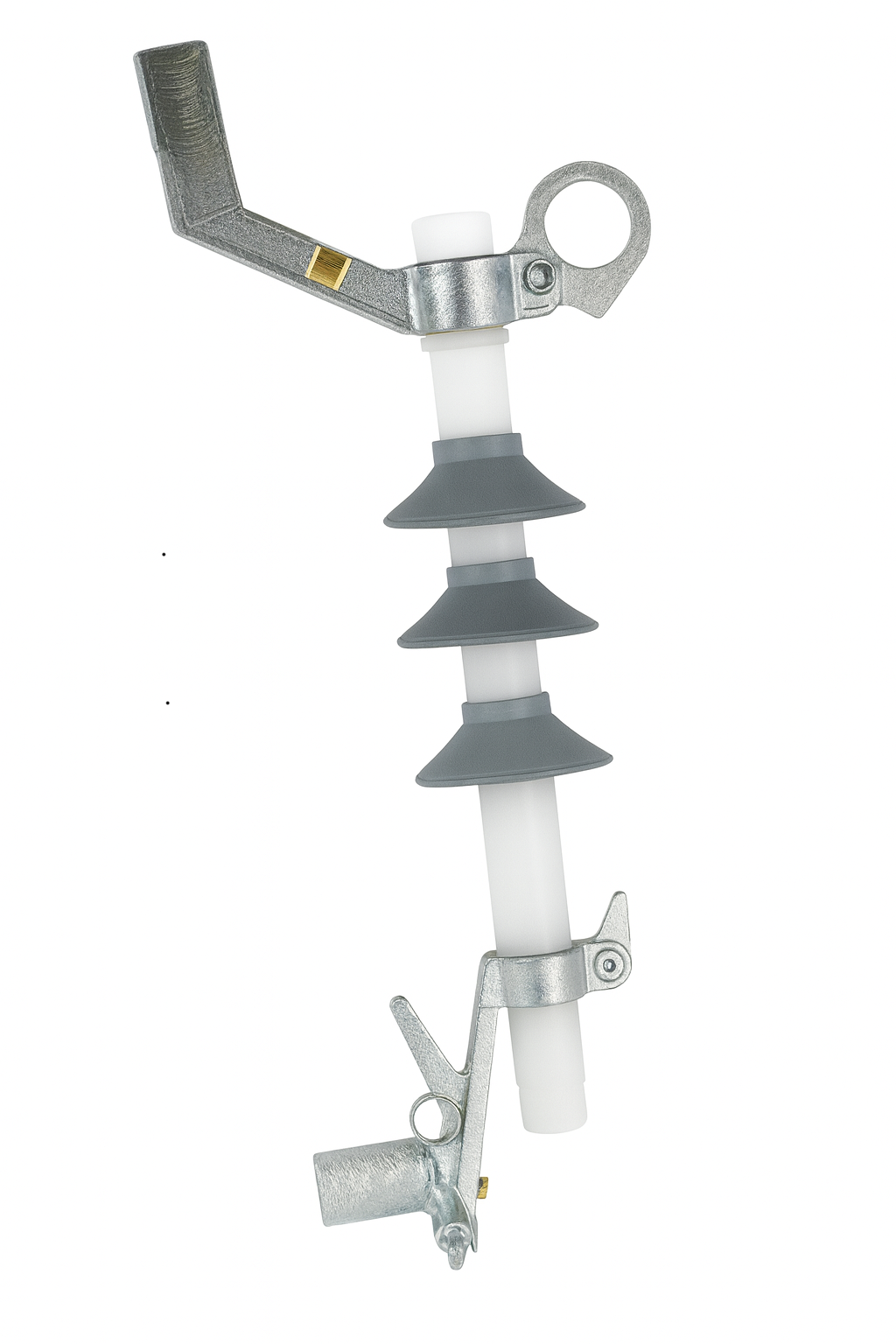

* Fotografia poglądowa
