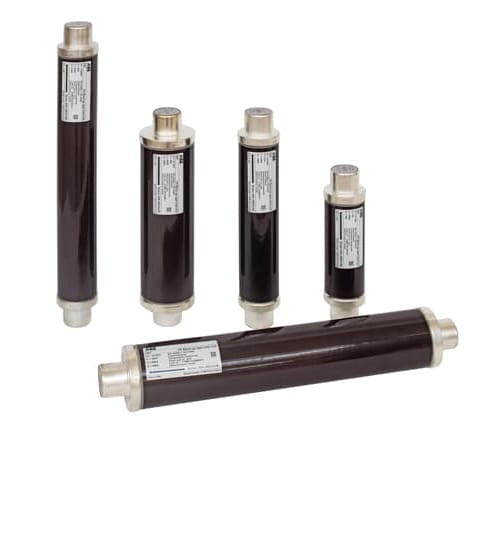

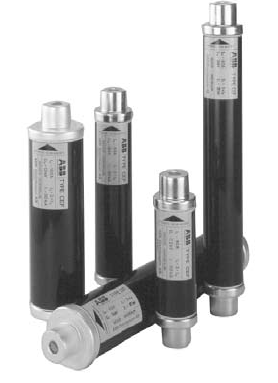

Wkładka bezpiecznikowa CEF 24kV 50A 537/65mm - ABB
Prezentowana wkładka bezpiecznikowa ABB CEF 10/24kV 50A 537/65mm S wyposażona została w modułowy czujnik temperatury. Zastosowane bezpieczniki DIN IEC dobezpieczeniowe, ograniczające prąd zwarciowy do zabezpieczenia transformatorów i zastosowań wnętrzowych/napowietrznych. Ponadto zredukowane o 20% straty mocy w porównaniu z poprzednią generacją powodują mniejszy wpływ na środowisko i dodatkowe oszczędności w trakcie użytkowania produktu.
- napięcie znamionowe (Ur) 10 … 24kV
- rodzaj napięcia zasilania AC
- częstotliwość znamionowa (f) 50Hz
- prąd znamionowy (In) 50A
- minimalny prąd wyłączalny 213A
- maksymalna zdolność wyłączania 63kA
- całka przedłukowa 3375 A²·s
- całka wyłączania 99000 A²·s
- straty mocy 92W
- opcje wykonania z wybijakiem
- siła wybijaka 80N
- posiada modułowy ogranicznik temperatury
- waga produktu netto 3,9kg
- średnica 65mm
- rozmiar S
- klasa bezpiecznika dobezpieczeniowy
- zastosowanie do ochrony transformatora dystrybucyjnego
- odpowiedni do rozłącznika bezpiecznikowego oraz stycznika bezpiecznikowego
- może być instalowana w powietrzu
- nazwa katalogowa CEF 10/24kV 50A 537/65mm S
- numer katalogowy 1YMB712427M5612
- rozmiar bezpiecznika e=537mm
- rodzaj przyłącza standard DIN
- długość produktu netto 605mm
- średnica rury 65mm
- wysokość produktu netto 65mm
- szerokość produktu netto 65mm
- spełnia standardy IEC60282-1, VDE 0670-T4, VDE 0670-T402
- zgodna z klasyfikacją ETIM 7 EC003507 - zabezpieczenie średniego i wysokiego napięcia
- okres gwarancji 24 miesiące
Więcej danych w karcie katalogowej dostępnej w sekcji "Pliki do pobrania".
