Wkładka bezpiecznikowa CEF 24kV 6,3A 442/53mm - ABB
Prosper sklep - sprawdzony partner - sklep dla elektryków
Opis

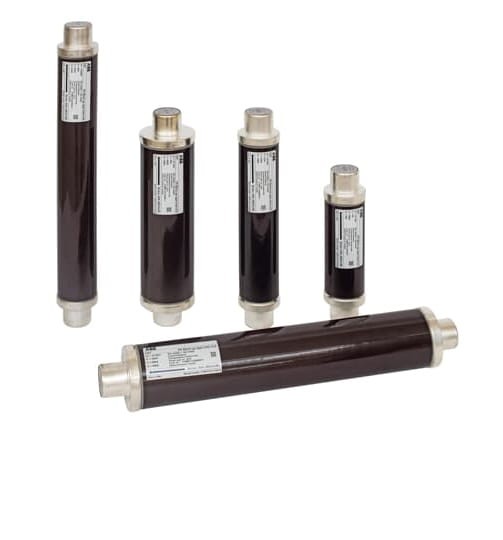

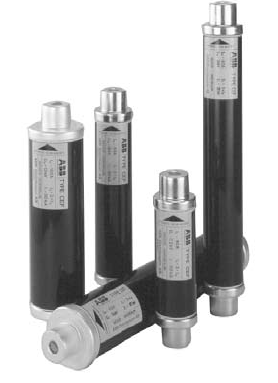

Wkładka bezpiecznikowa CEF 24kV 6,3A 442/53mm - ABB 1YMB712413M4512
Więcej informacji dostępnych odnośnie zakupu produktu wyłącznie po zapytaniu na adres e-mail: handlowy@prosper.com.pl
Prezentowana wkładka bezpiecznikowa ABB CEF 10/24kV 6.3A 442/53mm S wyposażona została w modułowy czujnik temperatury. Zastosowane bezpieczniki DIN IEC dobezpieczeniowe, ograniczające prąd zwarciowy do zabezpieczenia transformatorów i zastosowań wnętrzowych/napowietrznych. Ponadto zredukowane o 20% straty mocy w porównaniu z poprzednią generacją powodują mniejszy wpływ na środowisko i dodatkowe oszczędności w trakcie użytkowania produktu
- napięcie znamionowe (Ur) 10 … 24kV
- rodzaj napięcia zasilania AC
- częstotliwość znamionowa (f) 50Hz
- prąd znamionowy (In) 6.3A
- minimalny prąd wyłączalny 43A
- maksymalna zdolność wyłączania 63kA
- całka przedłukowa 4.5 A²·s
- całka wyłączania 560 A²·s
- straty mocy 28W
- opcje wykonania z wybijakiem
- siła wybijaka 80N
- posiada modułowy ogranicznik temperatury
- waga produktu netto 2.3kg
- średnica 53mm
- rozmiar S
- klasa bezpiecznika dobezpieczeniowy
- zastosowanie do ochrony transformatora dystrybucyjnego
- odpowiedni do rozłącznika bezpiecznikowego oraz stycznika bezpiecznikowego
- może być instalowana w powietrzu
- nazwa katalogowa CEF 10/24kV 6.3A 442/53mm S
- numer katalogowy 1YMB712413M4512
- numer produktu zastąpionego (dawne indeksy) 1YMB531044M0001; 1YMB531004M0001; 1YMB712413M4511; 1YMB531894M0001; 1YMB712413M4611; 1YMB531854M0001; 1YMB531026M0001
- rozmiar bezpiecznika e=442mm
- rodzaj przyłącza standard DIN
- długość produktu netto 510mm
- średnica rury 53mm
- wysokość produktu netto 53mm
- szerokość produktu netto 53mm
- spełnia standardy IEC60282-1, VDE 0670-T4, VDE 0670-T402
- zgodna z klasyfikacją ETIM 7 EC003507 - zabezpieczenie średniego i wysokiego napięcia
- okres gwarancji 24 miesiące
Więcej danych w karcie katalogowej dostępnej w sekcji "Pliki do pobrania".
