Wkładka bezpiecznikowa CEF-VT 24kV 6,3A 442/53mm - ABB
Prosper sklep - sprawdzony partner - sklep dla elektryków
Opis

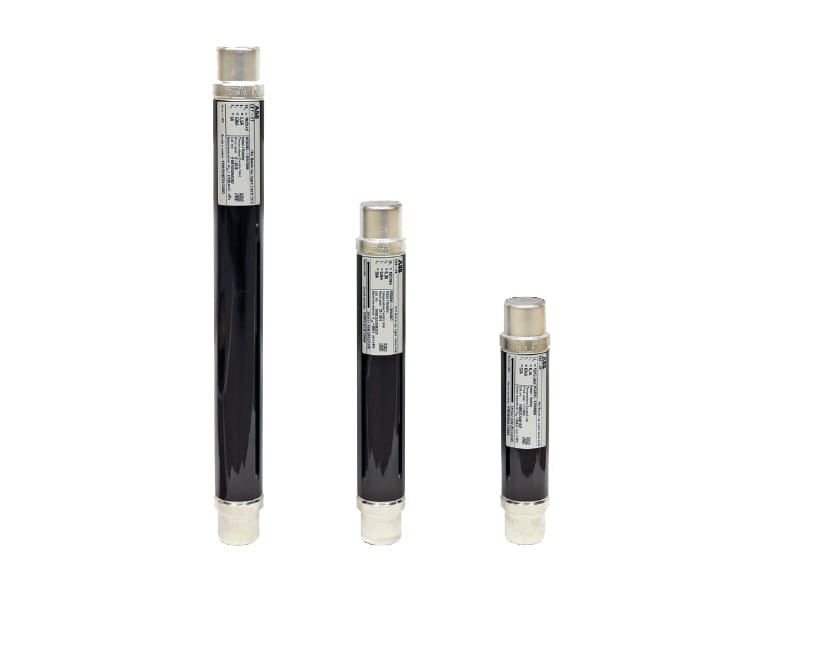

Wkładka bezpiecznikowa CEF-VT 24kV 6.3A 442/53mm - ABB 1YMB752414M4502
Prezentowana wkładka bezpiecznikowa ABB CEF-VT 10/24kV 6.3A 442/53mm wyposażona została w modułowy czujnik temperatury. Zastosowane bezpieczniki DIN IEC dobezpieczeniowe, ograniczające prąd zwarciowy do zabezpieczenia instalacji przekładnika napięciowego i zastosowań wnętrzowych/napowietrznych. Cechą charakterystyczną jest efektywna ochrona obwodów z przekładnikami napięciowymi, co wpływa na zwiększoną żywotność aparatów, poprzez istotne ograniczanie spodziewanej wartości prądu zwarciowego, a także uszczelnienie napowietrzne w wersji podstawowej, zaprojektowane do trudnych warunków pracy.
- napięcie znamionowe (Ur) 10 … 24kV
- rodzaj napięcia zasilania AC
- częstotliwość znamionowa (f) 50Hz
- prąd znamionowy (In) 6.3A
- minimalny prąd wyłączalny 36A
- maksymalna zdolność wyłączania 63kA
- straty mocy 46.0W
- opcje wykonania bez wybijaka
- posiada modułowy ogranicznik temperatury
- waga produktu netto 2.3kg
- średnica 53mm
- wyposażona w zgrzewany tor prądowy
- posiada styki wykonane z posrebrzanej miedzi
- klasa bezpiecznika dobezpieczeniowy
- zastosowanie do zabezpieczenia instalacji przekładnika
- odpowiednia do
a) rozłącznika bezpiecznikowego
b) instalacji na podstawie bezpiecznikowej
c) instalacji przekładnika napięciowego
- rekomendowana instalacja w powietrzu
- nazwa katalogowa CEF-VT 10/24kV 6.3A 442/53mm
- numer katalogowy 1YMB752414M4502
- rozmiar bezpiecznika e=442mm
- rodzaj przyłącza standard DIN
- długość produktu netto 510mm
- średnica rury 53mm
- wysokość produktu netto 53mm
- szerokość produktu netto 53mm
- spełnia standardy PN-EN IEC 60282-1
- zgodna z klasyfikacją ETIM 7 & ETIM 8 EC003507 - zabezpieczenie średniego i wysokiego napięcia
- okres gwarancji 24 miesiące
Więcej danych w karcie katalogowej dostępnej w sekcji "Pliki do pobrania".
