Ogranicznik BOP-R 0,5/5 (b,z) - BEZPOL
 - BEZPOL "Pin It")
Opis

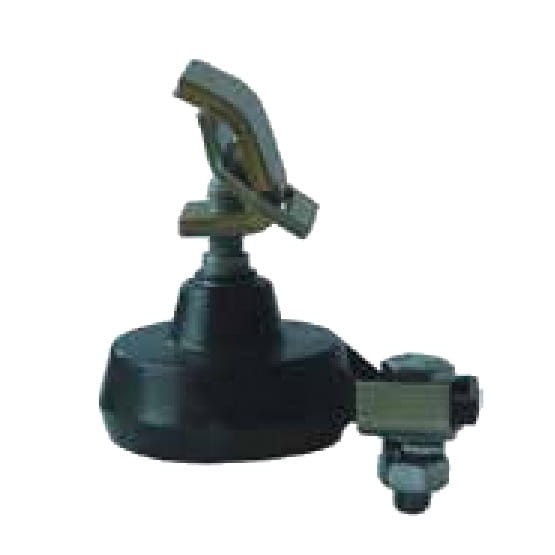

Ogranicznik przepięć BOP-R 0,5/5 (b,z) - BEZPOL
Prezentowany przez w PROSPERSKLEP ogranicznik stanowi skuteczną ochronę linii i urządzeń niskiego napięcia (nn) prądu przemiennego przed skutkami przepięć atmosferycznych i łączeniowych. Warystor z ZnO zatopiony w obudowie
z tworzywa sztucznego. Wyposażony został w odłącznik termiczny stanowiący jednocześnie wskaźnik uszkodzenia. Styk liniowy zapewnia ocynkowana śruba M8. Natomiast styk uziomowy realizowany jest poprzez zacisk śrubowy oraz płaski lub izolowany przewód Cu wielodrutowy. Ponadto ogranicznik jest odporny na zagrożenia środowiskowe (wilgoć, ozon, promieniowanie UV).
- typ BOP-R 0,50/5 (b,z)
- symbol producenta BK 2002/1
- napięcie pracy trwałej 0,5kV
- znamionowy prąd wyładowczy 5kA
- maksymalny prąd wyładowczy 35kA
- osprzęt górny zacisk do przewodów gołych 6-120mm2 (b)
- osprzęt dolny zacisk do przewodów nieizolowanych 6-120mm2 (z)
- napięcie trwałej pracy ogranicznika, wartość skuteczna 500V
- napięciowy poziom ochrony Up (przy In 8/20) <1730V
- zdolność pochłaniania energii 3,0kJ/kV
- ogranicznik BOP-R charakteryzują szerokie możliwości montażowe umożliwiające zależnie od osprzętu stosowanie dla przekrojów torów głównych do 120mm dla linii gołych i izolowanych
- istnieje możliwość adaptacji ogranicznika dla sieci z przewodami izolowanymi bez konieczności zmiany konstrukcji ogranicznika
- łatwa lokalizacja uszkodzenia i zapewnienie ciągłości pracy linii przez zastosowanie rozłącznika umożliwiającego w przypadku uszkodzenia trwałe odłączenie ogranicznika od sieci zasilającej
- sygnalizacja optyczna uszkodzenia ogranicznika jest widoczna przez odchylenie dolnej osłony
- zakres temperatur pracy -40°C do +80°C
- maksymalna wysokość zastosowania do 2000m n.p.m.
- maksymalne napięcie systemu ok. 1000V
- zakres częstotliwości znamionowej 48 - 60 Hz
- graniczny prąd wyładowczy dla 4/10 μs:
a) dla In 5 kA - 50 kA
b) dla In 10 kA - 100 kA
- KTM 1115-011-001-002
- pełna zgodność z normami PN-EN 61643-11:2013-06, PN-EC 60099-4:2005(U) oraz IEC 60099-4 Ed.2.0 2004
- okres gwarancji 12 miesięcy (lub dłużej zgodnie z wytycznymi producenta)
* Fotografie poglądowe
Pliki do pobrania:
Produkty powiązane
ENSTO Zestaw - Ogranicznik Bezpol BOP-R 0,5/5 plus zacisk ENSTO SE45.1
Ogranicznik + Zacisk przebijający izolację ENSTO SE 45.1 Zastosowanie: Ochrona linii i urządzeń nN prądu przemiennego przed skutkami przepięć atmosferycznych i łączeniowych. Budowa: Warystor z ZnO zatopiony w obudowie z tworzywa sztucznego.
- gwarancja dwa lata
- indeks SE45.350BZ-5
Ogranicznik BOP-R 0,66/5 (b,z) - BEZPOL
Oferowany przez P.P.H.U PROSPER ogranicznik zapewnia ochronę linii i urządzeń niskiego napięcia (nn) prądu przemiennego przed skutkami przepięć atmosferycznych i łączeniowych.
- napięcie pracy trwałej 0,66kV
- znamionowy prąd wyładowczy 5kA
- osprzęt górny zacisk do przewodów gołych 6-120mm2 (b)
- osprzęt dolny zacisk do przewodów nieizolowanych 6-120mm2(z)
- symbol producenta BK 2003/1
- KTM 1115-015-001-002
- pełna zgodność z normami PN-EN 61643-11:2013-06, PN-EC 60099-4:2005(U) oraz IEC 60099-4 Ed.2.0 2004
- okres gwarancji 12 miesięcy (lub dłużej zgodnie z wytycznymi producenta)
Ogranicznik BOP-R 0,28/5 (b,z) - BEZPOL
Oferowany przez P.P.H.U PROSPER ogranicznik zapewnia ochronę linii i urządzeń niskiego napięcia (nn) prądu przemiennego przed skutkami przepięć atmosferycznych i łączeniowych.
- napięcie pracy trwałej 0,28kV
- znamionowy prąd wyładowczy 5kA
- osprzęt górny zacisk do przewodów gołych 6-120mm2 (b)
- osprzęt dolny zacisk do przewodów nieizolowanych 6-120mm2(z)
- symbol producenta BK 2400/1
- KTM 1115-003-001-002
- pełna zgodność z normami PN-EN 61643-11:2013-06, PN-EC 60099-4:2005(U) oraz IEC 60099-4 Ed.2.0 2004
- okres gwarancji 12 miesięcy (lub dłużej zgodnie z wytycznymi producenta)
ALPAR Z4 Zacisk jednostronnie przebijający izolację AL16-95/AL16-95 (możliwość łączenia z ogranicznikiem przepięć)
ALPAR Z3 Zacisk dwustronnie przebijający izolację AL16-95/AL16-95 (możliwość łączenia z ogranicznikami przepięć)
