Opis

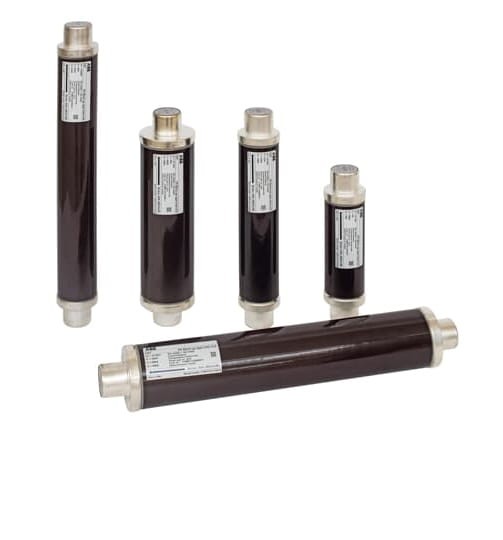

Wkładka bezpiecznikowa CEF 12kV 200A 442/87mm - ABB 1YMB711239M4812
Więcej informacji dostępnych odnośnie zakupu produktu wyłącznie po zapytaniu na adres e-mail: handlowy@prosper.com.pl
Prezentowana wkładka bezpiecznikowa ABB CEF 6/12kV 200A 442/87mm S wyposażona została w modułowy czujnik temperatury. Zastosowane bezpieczniki DIN IEC dobezpieczeniowe, ograniczające prąd zwarciowy do zabezpieczenia transformatorów i zastosowań wnętrzowych/napowietrznych. Ponadto zredukowane o 20% straty mocy w porównaniu z poprzednią generacją powodują mniejszy wpływ na środowisko i dodatkowe oszczędności w trakcie użytkowania produktu.
- napięcie znamionowe (Ur) 6 … 12kV
- rodzaj napięcia zasilania AC
- częstotliwość znamionowa (f) 50Hz
- prąd znamionowy (In) 200A
- minimalny prąd wyłączalny 44A
- maksymalna zdolność wyłączania 63kA
- całka przedłukowa 90000 A²·s
- całka wyłączania 860000 A²·s
- straty mocy 166W
- opcje wykonania z wybijakiem
- siła wybijaka 80N
- posiada modułowy ogranicznik temperatury
- waga produktu netto 5.3kg
- średnica 87mm
- rozmiar S
- klasa bezpiecznika dobezpieczeniowy
- zastosowanie do ochrony transformatora dystrybucyjnego
- odpowiedni do rozłącznika bezpiecznikowego oraz stycznika bezpiecznikowego
- może być instalowana w powietrzu
- nazwa katalogowa CEF 6/12kV 200A 442/87mm S
- numer katalogowy 1YMB711239M4812
- numer produktu zastąpionego (dawne indeksy) 1YMB531002M0012; 1YMB711239M4811; 1YMB531852M0012
- rozmiar bezpiecznika e=442mm
- rodzaj przyłącza standard DIN
- długość produktu netto 510mm
- średnica rury 87mm
- wysokość produktu netto 87mm
- szerokość produktu netto 87mm
- spełnia standardy IEC60282-1, VDE 0670-T4, VDE 0670-T402
- zgodna z klasyfikacją ETIM 7 EC003507 - zabezpieczenie średniego i wysokiego napięcia
- okres gwarancji 24 miesiące
Więcej danych w karcie katalogowej dostępnej w sekcji "Pliki do pobrania".
Pliki do pobrania:
Produkty powiązane
Wkładka bezpiecznikowa / (bezpiecznik) CEF 12kV 100A 292/65mm - ABB
Wkładka posiada bezpieczniki DIN IEC dobezpieczeniowe, ograniczające prąd zwarciowy do zabezpieczenia transformatorów i zastosowań wnętrzowych/napowietrznych. Prezentowana wkładka posiada modułowy czujnik temperatury.
- napięcie znamionowe (Ur) 6 … 12kV
- rodzaj napięcia zasilania AC
- częstotliwość znamionowa (f) 50Hz
- prąd znamionowy (In) 100A
- minimalny prąd wyłączalny 374A
- maksymalna zdolność wyłączania 63kA
- całka przedłukowa 10300 A²·s
- całka wyłączania 319000 A²·s
- straty mocy 93W
- opcje wykonania z wybijakiem
- siła wybijaka 80N
- posiada modułowy ogranicznik temperatury
- waga produktu netto 2,3kg
- średnica 65mm
- rozmiar S
Wkładka bezpiecznikowa / (bezpiecznik) CEF 12kV 100A 442/65mm - ABB
Wkładka posiada bezpieczniki DIN IEC dobezpieczeniowe, ograniczające prąd zwarciowy do zabezpieczenia transformatorów i zastosowań wnętrzowych/napowietrznych. Prezentowana wkładka posiada modułowy czujnik temperatury.
- napięcie znamionowe (Ur) 6 … 12kV
- rodzaj napięcia zasilania AC
- częstotliwość znamionowa (f) 50Hz
- prąd znamionowy (In) 100A
- minimalny prąd wyłączalny 375A
- maksymalna zdolność wyłączania 63kA
- całka przedłukowa 10300 A²·s
- całka wyłączania 319000 A²·s
- straty mocy 93W
- opcje wykonania z wybijakiem
- siła wybijaka 80N
- posiada modułowy ogranicznik temperatury
- waga produktu netto 3,3kg
- średnica 65mm
- rozmiar S
Wkładka bezpiecznikowa / (bezpiecznik) CEF 12kV 10A 292/53mm - ABB
Wkładka posiada bezpieczniki DIN IEC dobezpieczeniowe, ograniczające prąd zwarciowy do zabezpieczenia transformatorów i zastosowań wnętrzowych/napowietrznych. Prezentowana wkładka posiada modułowy czujnik temperatury.
- napięcie znamionowe (Ur) 6 … 12kV
- rodzaj napięcia zasilania AC
- częstotliwość znamionowa (f) 50Hz
- prąd znamionowy (In) 10A
- minimalny prąd wyłączalny 44A
- maksymalna zdolność wyłączania 63kA
- całka przedłukowa 24 A²·s
- całka wyłączania 1800 A²·s
- straty mocy 18W
- opcje wykonania z wybijakiem
- siła wybijaka 80N
- posiada modułowy ogranicznik temperatury
- waga produktu netto 1,6kg
- średnica 53mm
- rozmiar S
Wkładka bezpiecznikowa / (bezpiecznik) CEF 12kV 10A 442/53mm - ABB
Wkładka posiada bezpieczniki DIN IEC dobezpieczeniowe, ograniczające prąd zwarciowy do zabezpieczenia transformatorów i zastosowań wnętrzowych/napowietrznych. Prezentowana wkładka posiada modułowy czujnik temperatury.
- napięcie znamionowe (Ur) 6 … 12kV
- rodzaj napięcia zasilania AC
- częstotliwość znamionowa (f) 50Hz
- prąd znamionowy (In) 10A
- minimalny prąd wyłączalny 73A
- maksymalna zdolność wyłączania 63kA
- całka przedłukowa 24 A²·s
- całka wyłączania 1800 A²·s
- straty mocy 18W
- opcje wykonania z wybijakiem
- siła wybijaka 80N
- posiada modułowy ogranicznik temperatury
- waga produktu netto 2,3kg
- średnica 53mm
- rozmiar S
Wkładka bezpiecznikowa / (bezpiecznik) CEF 12kV 125A 292/87mm - ABB
Wkładka posiada bezpieczniki DIN IEC dobezpieczeniowe, ograniczające prąd zwarciowy do zabezpieczenia transformatorów i zastosowań wnętrzowych/napowietrznych. Prezentowana wkładka posiada modułowy czujnik temperatury.
- napięcie znamionowe (Ur) 6 … 12kV
- rodzaj napięcia zasilania AC
- częstotliwość znamionowa (f) 50Hz
- prąd znamionowy (In) 125A
- minimalny prąd wyłączalny 375A
- maksymalna zdolność wyłączania 63kA
- całka przedłukowa 17200 A²·s
- całka wyłączania 472000 A²·s
- straty mocy 124W
- opcje wykonania z wybijakiem
- siła wybijaka 80N
- posiada modułowy ogranicznik temperatury
- waga produktu netto 3,6kg
- średnica 87mm
- rozmiar S
Wkładka bezpiecznikowa / (bezpiecznik) CEF 12kV 125A 442/65mm - ABB
Wkładka posiada bezpieczniki DIN IEC dobezpieczeniowe, ograniczające prąd zwarciowy do zabezpieczenia transformatorów i zastosowań wnętrzowych/napowietrznych. Prezentowana wkładka posiada modułowy czujnik temperatury.
- napięcie znamionowe (Ur) 6 … 12kV
- rodzaj napięcia zasilania AC
- częstotliwość znamionowa (f) 50Hz
- prąd znamionowy (In) 125A
- minimalny prąd wyłączalny 480A
- maksymalna zdolność wyłączania 63kA
- całka przedłukowa 17200 A²·s
- całka wyłączania 472000 A²·s
- straty mocy 124W
- opcje wykonania z wybijakiem
- siła wybijaka 80N
- posiada modułowy ogranicznik temperatury
- waga produktu netto 3,3kg
- średnica 65mm
- rozmiar S
Wkładka bezpiecznikowa / (bezpiecznik) CEF 12kV 160A 442/87mm - ABB
Wkładka posiada bezpieczniki DIN IEC dobezpieczeniowe, ograniczające prąd zwarciowy do zabezpieczenia transformatorów i zastosowań wnętrzowych/napowietrznych. Prezentowana wkładka posiada modułowy czujnik temperatury.
- napięcie znamionowe (Ur) 6 … 12kV
- rodzaj napięcia zasilania AC
- częstotliwość znamionowa (f) 50Hz
- prąd znamionowy (In) 160A
- minimalny prąd wyłączalny 700A
- maksymalna zdolność wyłączania 63kA
- całka przedłukowa 35000 A²·s
- całka wyłączania 430000 A²·s
- straty mocy 170W
- opcje wykonania z wybijakiem
- siła wybijaka 80N
- posiada modułowy ogranicznik temperatury
- waga produktu netto 5,3kg
- średnica 87mm
- rozmiar S
Wkładka bezpiecznikowa / (bezpiecznik) CEF 12kV 16A 292/53mm - ABB
Wkładka posiada bezpieczniki DIN IEC dobezpieczeniowe, ograniczające prąd zwarciowy do zabezpieczenia transformatorów i zastosowań wnętrzowych/napowietrznych. Prezentowana wkładka posiada modułowy czujnik temperatury.
- napięcie znamionowe (Ur) 6 … 12kV
- rodzaj napięcia zasilania AC
- częstotliwość znamionowa (f) 50Hz
- prąd znamionowy (In) 16A
- minimalny prąd wyłączalny 73A
- maksymalna zdolność wyłączania 63kA
- całka przedłukowa 135 A²·s
- całka wyłączania 6060 A²·s
- straty mocy 29W
- opcje wykonania z wybijakiem
- siła wybijaka 80N
- posiada modułowy ogranicznik temperatury
- waga produktu netto 1,6kg
- średnica 53mm
- rozmiar S
Wkładka bezpiecznikowa / (bezpiecznik) CEF 12kV 16A 442/53mm - ABB
Wkładka posiada bezpieczniki DIN IEC dobezpieczeniowe, ograniczające prąd zwarciowy do zabezpieczenia transformatorów i zastosowań wnętrzowych/napowietrznych. Prezentowana wkładka posiada modułowy czujnik temperatury.
- napięcie znamionowe (Ur) 6 … 12kV
- rodzaj napięcia zasilania AC
- częstotliwość znamionowa (f) 50Hz
- prąd znamionowy (In) 16A
- minimalny prąd wyłączalny 73A
- maksymalna zdolność wyłączania 63kA
- całka przedłukowa 135 A²·s
- całka wyłączania 6060 A²·s
- straty mocy 29W
- opcje wykonania z wybijakiem
- siła wybijaka 80N
- posiada modułowy ogranicznik temperatury
- waga produktu netto 2,3kg
- średnica 53mm
- rozmiar S
Wkładka bezpiecznikowa / (bezpiecznik) CEF 12kV 20A 292/53mm - ABB
Wkładka posiada bezpieczniki DIN IEC dobezpieczeniowe, ograniczające prąd zwarciowy do zabezpieczenia transformatorów i zastosowań wnętrzowych/napowietrznych. Prezentowana wkładka posiada modułowy czujnik temperatury.
- napięcie znamionowe (Ur) 6 … 12kV
- rodzaj napięcia zasilania AC
- częstotliwość znamionowa (f) 50Hz
- prąd znamionowy (In) 20A
- minimalny prąd wyłączalny 73A
- maksymalna zdolność wyłączania 63kA
- całka przedłukowa 265 A²·s
- całka wyłączania 10300 A²·s
- straty mocy 31W
- opcje wykonania z wybijakiem
- siła wybijaka 80N
- posiada modułowy ogranicznik temperatury
- waga produktu netto 1,6kg
- średnica 53mm
- rozmiar S
Wkładka bezpiecznikowa / (bezpiecznik) CEF 12kV 20A 442/53mm - ABB
Wkładka posiada bezpieczniki DIN IEC dobezpieczeniowe, ograniczające prąd zwarciowy do zabezpieczenia transformatorów i zastosowań wnętrzowych/napowietrznych. Prezentowana wkładka posiada modułowy czujnik temperatury.
- napięcie znamionowe (Ur) 6 … 12kV
- rodzaj napięcia zasilania AC
- częstotliwość znamionowa (f) 50Hz
- prąd znamionowy (In) 20A
- minimalny prąd wyłączalny 104A
- maksymalna zdolność wyłączania 63kA
- całka przedłukowa 265 A²·s
- całka wyłączania 10300 A²·s
- straty mocy 31W
- opcje wykonania z wybijakiem
- siła wybijaka 80N
- posiada modułowy ogranicznik temperatury
- waga produktu netto 2,3kg
- średnica 53mm
- rozmiar S
Wkładka bezpiecznikowa / (bezpiecznik) CEF 12kV 50A 292/65mm - ABB
Wkładka posiada bezpieczniki DIN IEC dobezpieczeniowe, ograniczające prąd zwarciowy do zabezpieczenia transformatorów i zastosowań wnętrzowych/napowietrznych. Prezentowana wkładka posiada modułowy czujnik temperatury.
- napięcie znamionowe (Ur) 6 … 12kV
- rodzaj napięcia zasilania AC
- częstotliwość znamionowa (f) 50Hz
- prąd znamionowy (In) 50A
- minimalny prąd wyłączalny 199A
- maksymalna zdolność wyłączania 63kA
- całka przedłukowa 3375 A²·s
- całka wyłączania 99000 A²·s
- straty mocy 48W
- opcje wykonania z wybijakiem
- siła wybijaka 80N
- posiada modułowy ogranicznik temperatury
- waga produktu netto 2,3kg
- średnica 65mm
- rozmiar S
Wkładka bezpiecznikowa / (bezpiecznik) CEF 12kV 50A 442/65mm - ABB
Wkładka posiada bezpieczniki DIN IEC dobezpieczeniowe, ograniczające prąd zwarciowy do zabezpieczenia transformatorów i zastosowań wnętrzowych/napowietrznych. Prezentowana wkładka posiada modułowy czujnik temperatury.
- napięcie znamionowe (Ur) 6 … 12kV
- rodzaj napięcia zasilania AC
- częstotliwość znamionowa (f) 50Hz
- prąd znamionowy (In) 50A
- minimalny prąd wyłączalny 218A
- maksymalna zdolność wyłączania 63kA
- całka przedłukowa 3375 A²·s
- całka wyłączania 99000 A²·s
- straty mocy 48W
- opcje wykonania z wybijakiem
- siła wybijaka 80N
- posiada modułowy ogranicznik temperatury
- waga produktu netto 3,3kg
- średnica 65mm
- rozmiar S
Wkładka bezpiecznikowa / (bezpiecznik) CEF 12kV 63A 292/65mm - ABB
Wkładka posiada bezpieczniki DIN IEC dobezpieczeniowe, ograniczające prąd zwarciowy do zabezpieczenia transformatorów i zastosowań wnętrzowych/napowietrznych. Prezentowana wkładka posiada modułowy czujnik temperatury.
- napięcie znamionowe (Ur) 6 … 12kV
- rodzaj napięcia zasilania AC
- częstotliwość znamionowa (f) 50Hz
- prąd znamionowy (In) 63A
- minimalny prąd wyłączalny 218A
- maksymalna zdolność wyłączania 63kA
- całka przedłukowa 5150 A²·s
- całka wyłączania 106000 A²·s
- straty mocy 63W
- opcje wykonania z wybijakiem
- siła wybijaka 80N
- posiada modułowy ogranicznik temperatury
- waga produktu netto 2,3kg
- średnica 65mm
- rozmiar S
Wkładka bezpiecznikowa / (bezpiecznik) CEF 12kV 63A 442/65mm - ABB
Wkładka posiada bezpieczniki DIN IEC dobezpieczeniowe, ograniczające prąd zwarciowy do zabezpieczenia transformatorów i zastosowań wnętrzowych/napowietrznych. Prezentowana wkładka posiada modułowy czujnik temperatury.
- napięcie znamionowe (Ur) 6 … 12kV
- rodzaj napięcia zasilania AC
- częstotliwość znamionowa (f) 50Hz
- prąd znamionowy (In) 63A
- minimalny prąd wyłączalny 327A
- maksymalna zdolność wyłączania 63kA
- całka przedłukowa 5150 A²·s
- całka wyłączania 106000 A²·s
- straty mocy 63W
- opcje wykonania z wybijakiem
- siła wybijaka 80N
- posiada modułowy ogranicznik temperatury
- waga produktu netto 3,3kg
- średnica 65mm
- rozmiar S
Wkładka bezpiecznikowa / (bezpiecznik) CEF 12kV 6,3A 442/53mm - ABB
Wkładka posiada bezpieczniki DIN IEC dobezpieczeniowe, ograniczające prąd zwarciowy do zabezpieczenia transformatorów i zastosowań wnętrzowych/napowietrznych. Prezentowana wkładka posiada modułowy czujnik temperatury.
- napięcie znamionowe (Ur) 6 … 12kV
- rodzaj napięcia zasilania AC
- częstotliwość znamionowa (f) 50Hz
- prąd znamionowy (In) 6.3A
- minimalny prąd wyłączalny 44A
- maksymalna zdolność wyłączania 63kA
- całka przedłukowa 4.5 A²·s
- całka wyłączania 560 A²·s
- straty mocy 17W
- opcje wykonania z wybijakiem
- siła wybijaka 80N
- posiada modułowy ogranicznik temperatury
- waga produktu netto 2,3kg
- średnica 53mm
- rozmiar S
Wkładka bezpiecznikowa / (bezpiecznik) CEF 12kV 80A 292/65mm - ABB
Wkładka posiada bezpieczniki DIN IEC dobezpieczeniowe, ograniczające prąd zwarciowy do zabezpieczenia transformatorów i zastosowań wnętrzowych/napowietrznych. Prezentowana wkładka posiada modułowy czujnik temperatury.
- napięcie znamionowe (Ur) 6 … 12kV
- rodzaj napięcia zasilania AC
- częstotliwość znamionowa (f) 50Hz
- prąd znamionowy (In) 80A
- minimalny prąd wyłączalny 327A
- maksymalna zdolność wyłączania 63kA
- całka przedłukowa 7040 A²·s
- całka wyłączania 215000 A²·s
- straty mocy 72W
- opcje wykonania z wybijakiem
- siła wybijaka 80N
- posiada modułowy ogranicznik temperatury
- waga produktu netto 2,3kg
- średnica 65mm
- rozmiar S

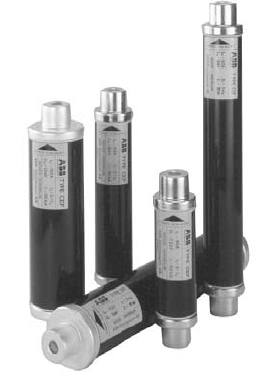

Wkładka bezpiecznikowa / (bezpiecznik) CEF 12kV 80A 442/65mm - ABB
Wkładka posiada bezpieczniki DIN IEC dobezpieczeniowe, ograniczające prąd zwarciowy do zabezpieczenia transformatorów i zastosowań wnętrzowych/napowietrznych. Prezentowana wkładka posiada modułowy czujnik temperatury.
- napięcie znamionowe (Ur) 6 … 12kV
- rodzaj napięcia zasilania AC
- częstotliwość znamionowa (f) 50Hz
- prąd znamionowy (In) 80A
- minimalny prąd wyłączalny 374A
- maksymalna zdolność wyłączania 63kA
- całka przedłukowa 7040 A²·s
- całka wyłączania 215000 A²·s
- straty mocy 72W
- opcje wykonania z wybijakiem
- siła wybijaka 80N
- posiada modułowy ogranicznik temperatury
- waga produktu netto 3,3kg
- średnica 65mm
- rozmiar S
Wkładka bezpiecznikowa / (bezpiecznik) CEF 12kV 6,3A 292/53mm - ABB
Wkładka posiada bezpieczniki DIN IEC dobezpieczeniowe, ograniczające prąd zwarciowy do zabezpieczenia transformatorów i zastosowań wnętrzowych/napowietrznych. Prezentowana wkładka posiada modułowy czujnik temperatury.
- napięcie znamionowe (Ur) 6 … 12kV
- rodzaj napięcia zasilania AC
- częstotliwość znamionowa (f) 50Hz
- prąd znamionowy (In) 6,3A
- minimalny prąd wyłączalny 44A
- maksymalna zdolność wyłączania 63kA
- całka przedłukowa 4,5 A²·s
- całka wyłączania 560 A²·s
- straty mocy 17W
- opcje wykonania z wybijakiem
- siła wybijaka 80N
- posiada modułowy ogranicznik temperatury
- waga produktu netto 1,6kg
- średnica 53mm
- rozmiar S
Kategorie menu
- Osprzęt sieciowy, stacyjny i transformatorowy
- Osprzęt kablowy
- Elektronarzędzia, narzędzia elektroenergetyczne, mierniki
- Kable i przewody, druty i taśmy aluminiowe
- Aparatura elektryczna
- Aparatura średniego napięcia SN
- Akcesoria
- Napędy (odłączników, uziemników, itp)
- Odłączniki wnętrzowe SN
- Ograniczniki przepięć średniego napięcia SN
- Osłony i topiki WBGN, WGBNp, OWBG
- Podstawy bezpiecznikowe
- Przekładniki napięciowe
- Rozłączniki wnętrzowe
- Tablice bezpiecznikowe
- Wkładki bezpiecznikowe SN - ABB
- Wkładki bezpiecznikowe typu WBTI / WBTG / WBTGI/WBTS/TBTS
- Wkładki bezpiecznikowe typu WBWMNI
- Wkładki bezpiecznikowe typu WBWMNIW
- Wkładki bezpiecznikowe wielkiej mocy typu WBWMIR i podstawy
- Wysokonapięciowe wkładki typu CEF 3/7,2kV
- Wysokonapięciowe wkładki typu CEF 6/12kV
- Wysokonapięciowe wkładki typu CEF 10/17,5kV
- Wysokonapięciowe wkładki typu CEF 10/24kV
- Wysokonapięciowe wkładki typu CEF 20/36kV
- Wysokonapięciowe wkładki do obwodów silnikowych typu CMF 3,6kV
- Wysokonapięciowe wkładki do obwodów silnikowych typu CMF 7,2kV
- Wysokonapięciowe wkładki do obwodów silnikowych typu CMF 12kV
- Bezpieczniki i podstawy przekładnikowe SN typu WBP, BRT
- Bezpieczniki trakcyjne prądu stałego typu WBT
- Wkładki SN typu VV C - ETI Polam
- Wkładki bezpiecznikowe SN typu HH - SIBA
- Uziemniki
- Ochrona odgromowa, ograniczniki nN
- Rozdzielnice i obudowy
- Fotowoltaika PV
- Izolatory, wibroizolatory, nasadki żeliwne, złącza elastyczne, kołpaki, płaskowniki
- Gniazda i łączniki
- Oświetlenie
- Alarmy i monitoring
- Odzież robocza i BHP
- Profesjonalna Chemia Przemysłowa
- Czystuś
- Pozostałe
- USŁUGI
- Upłynnienia (OKAZJE)
- Nowości
- Promocje
Wspieraj z nami: Raport o stanie świata – obiektywnie o świecie - program publicystyczny. Link do Patronite poniżej:
A podcast znajdziesz tutaj:
Wspieraj z nami: Polską Akcję Humanitarną w ramach pomocy Ukrainie. Link do strony Polskiej Akcji Humanitarnej poniżej
