Wkładka bezpiecznikowa CEF 12kV 80A 292/65mm - ABB
Prosper sklep - sprawdzony partner - sklep dla elektryków
Opis

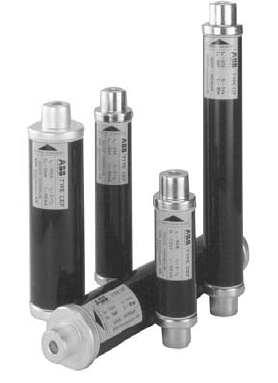

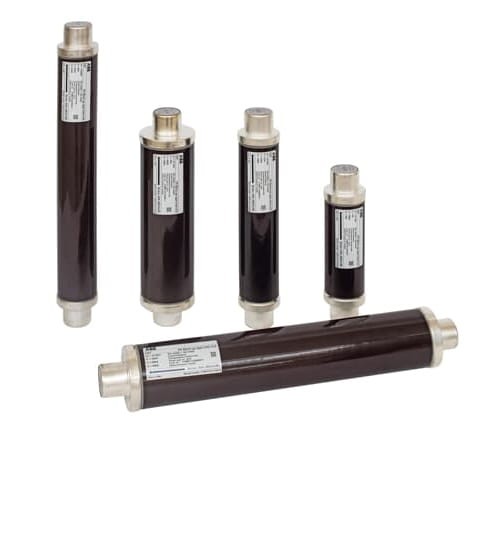

Wkładka bezpiecznikowa CEF 12kV 80A 292/65mm - ABB 1YMB711231M2612
Prezentowana wkładka bezpiecznikowa ABB CEF 6/12kV 80A 292/65mm S wyposażona została w modułowy czujnik temperatury. Zastosowane bezpieczniki DIN IEC dobezpieczeniowe, ograniczające prąd zwarciowy do zabezpieczenia transformatorów i zastosowań wnętrzowych/napowietrznych. Ponadto zredukowane o 20% straty mocy w porównaniu z poprzednią generacją powodują mniejszy wpływ na środowisko i dodatkowe oszczędności w trakcie użytkowania produktu
- napięcie znamionowe (Ur) 6 … 12kV
- rodzaj napięcia zasilania AC
- częstotliwość znamionowa (f) 50Hz
- prąd znamionowy (In) 80A
- minimalny prąd wyłączalny 327A
- maksymalna zdolność wyłączania 63kA
- całka przedłukowa 7040 A²·s
- całka wyłączania 215000 A²·s
- straty mocy 72W
- opcje wykonania z wybijakiem
- siła wybijaka 80N
- posiada modułowy ogranicznik temperatury
- waga produktu netto 2,3kg
- średnica 65mm
- rozmiar S
- klasa bezpiecznika dobezpieczeniowy
- zastosowanie do ochrony transformatora dystrybucyjnego
- odpowiedni do rozłącznika bezpiecznikowego oraz stycznika bezpiecznikowego
- może być instalowana w powietrzu
- nazwa katalogowa CEF 6/12kV 80A 292/65mm S
- numer katalogowy 1YMB711231M2612
- numer produktu zastąpionego (dawne indeksy) 1YMB531002M0021; 1YMB531002M0008; 1YMB711231M2611; 1YMB531852M0021; 1YMB711231M2811; 1YMB531852M0008; 1YMB531024M0021; 1YMB531024M0008
- rozmiar bezpiecznika e=292mm
- rodzaj przyłącza standard DIN
- długość produktu netto 360mm
- średnica rury 65mm
- wysokość produktu netto 65mm
- szerokość produktu netto 65mm
- spełnia standardy IEC60282-1, VDE 0670-T4, VDE 0670-T402
- zgodna z klasyfikacją ETIM 7 EC003507 - zabezpieczenie średniego i wysokiego napięcia
- okres gwarancji 24 miesiące
Więcej danych w karcie katalogowej dostępnej w sekcji "Pliki do pobrania".
