Wysokonapięciowe wkładki typu CEF 6/12kV

Wkładka bezpiecznikowa / (bezpiecznik) CEF 12kV 50A 292/65mm - ABB

Wkładka posiada bezpieczniki DIN IEC dobezpieczeniowe, ograniczające prąd zwarciowy do zabezpieczenia transformatorów i zastosowań wnętrzowych/napowietrznych. Prezentowana wkładka posiada modułowy czujnik temperatury.

- napięcie znamionowe (U_r) 6 … 12kV
- rodzaj napięcia zasilania AC
- częstotliwość znamionowa (f) 50Hz
- prąd znamionowy (I_n) 50A
- minimalny prąd wyłączalny 199A
- maksymalna zdolność wyłączania 63kA
- całka przedłukowa 3375 A²·s
- całka wyłączania 99000 A²·s
- straty mocy 48W
- opcje wykonania z wybijakiem
- siła wybijaka 80N
- posiada modułowy ogranicznik temperatury
- waga produktu netto 2,3kg
- średnica 65mm
- rozmiar S

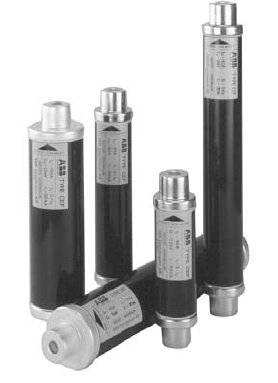

Wkładka bezpiecznikowa / (bezpiecznik) CEF 12kV 50A 442/65mm - ABB

Wkładka posiada bezpieczniki DIN IEC dobezpieczeniowe, ograniczające prąd zwarciowy do zabezpieczenia transformatorów i zastosowań wnętrzowych/napowietrznych. Prezentowana wkładka posiada modułowy czujnik temperatury.

- napięcie znamionowe (U_r) 6 … 12kV
- rodzaj napięcia zasilania AC
- częstotliwość znamionowa (f) 50Hz
- prąd znamionowy (I_n) 50A
- minimalny prąd wyłączalny 218A
- maksymalna zdolność wyłączania 63kA
- całka przedłukowa 3375 A²·s
- całka wyłączania 99000 A²·s
- straty mocy 48W
- opcje wykonania z wybijakiem
- siła wybijaka 80N
- posiada modułowy ogranicznik temperatury
- waga produktu netto 3,3kg
- średnica 65mm
- rozmiar S

Wkładka bezpiecznikowa / (bezpiecznik) CEF 12kV 6,3A 292/53mm - ABB

Wkładka posiada bezpieczniki DIN IEC dobezpieczeniowe, ograniczające prąd zwarciowy do zabezpieczenia transformatorów i zastosowań wnętrzowych/napowietrznych. Prezentowana wkładka posiada modułowy czujnik temperatury.

- napięcie znamionowe (U_r) 6 … 12kV
- rodzaj napięcia zasilania AC
- częstotliwość znamionowa (f) 50Hz
- prąd znamionowy (I_n) 6,3A
- minimalny prąd wyłączalny 44A
- maksymalna zdolność wyłączania 63kA
- całka przedłukowa 4,5 A²·s
- całka wyłączania 560 A²·s
- straty mocy 17W
- opcje wykonania z wybijakiem
- siła wybijaka 80N
- posiada modułowy ogranicznik temperatury
- waga produktu netto 1,6kg
- średnica 53mm
- rozmiar S

Wkładka bezpiecznikowa / (bezpiecznik) CEF 12kV 6,3A 442/53mm - ABB

Wkładka posiada bezpieczniki DIN IEC dobezpieczeniowe, ograniczające prąd zwarciowy do zabezpieczenia transformatorów i zastosowań wnętrzowych/napowietrznych. Prezentowana wkładka posiada modułowy czujnik temperatury.

- napięcie znamionowe (U_r) 6 … 12kV
- rodzaj napięcia zasilania AC
- częstotliwość znamionowa (f) 50Hz
- prąd znamionowy (I_n) 6.3A
- minimalny prąd wyłączalny 44A
- maksymalna zdolność wyłączania 63kA
- całka przedłukowa 4.5 A²·s
- całka wyłączania 560 A²·s
- straty mocy 17W
- opcje wykonania z wybijakiem
- siła wybijaka 80N
- posiada modułowy ogranicznik temperatury
- waga produktu netto 2,3kg
- średnica 53mm
- rozmiar S

Wkładka bezpiecznikowa / (bezpiecznik) CEF 12kV 63A 292/65mm - ABB

Wkładka posiada bezpieczniki DIN IEC dobezpieczeniowe, ograniczające prąd zwarciowy do zabezpieczenia transformatorów i zastosowań wnętrzowych/napowietrznych. Prezentowana wkładka posiada modułowy czujnik temperatury.

- napięcie znamionowe (U_r) 6 … 12kV
- rodzaj napięcia zasilania AC
- częstotliwość znamionowa (f) 50Hz
- prąd znamionowy (I_n) 63A
- minimalny prąd wyłączalny 218A
- maksymalna zdolność wyłączania 63kA
- całka przedłukowa 5150 A²·s
- całka wyłączania 106000 A²·s
- straty mocy 63W
- opcje wykonania z wybijakiem
- siła wybijaka 80N
- posiada modułowy ogranicznik temperatury
- waga produktu netto 2,3kg
- średnica 65mm
- rozmiar S

Wkładka bezpiecznikowa / (bezpiecznik) CEF 12kV 63A 442/65mm - ABB

Wkładka posiada bezpieczniki DIN IEC dobezpieczeniowe, ograniczające prąd zwarciowy do zabezpieczenia transformatorów i zastosowań wnętrzowych/napowietrznych. Prezentowana wkładka posiada modułowy czujnik temperatury.

- napięcie znamionowe (U_r) 6 … 12kV
- rodzaj napięcia zasilania AC
- częstotliwość znamionowa (f) 50Hz
- prąd znamionowy (I_n) 63A
- minimalny prąd wyłączalny 327A
- maksymalna zdolność wyłączania 63kA
- całka przedłukowa 5150 A²·s
- całka wyłączania 106000 A²·s
- straty mocy 63W
- opcje wykonania z wybijakiem
- siła wybijaka 80N
- posiada modułowy ogranicznik temperatury
- waga produktu netto 3,3kg
- średnica 65mm
- rozmiar S

Wkładka bezpiecznikowa / (bezpiecznik) CEF 12kV 80A 292/65mm - ABB

Wkładka posiada bezpieczniki DIN IEC dobezpieczeniowe, ograniczające prąd zwarciowy do zabezpieczenia transformatorów i zastosowań wnętrzowych/napowietrznych. Prezentowana wkładka posiada modułowy czujnik temperatury.

- napięcie znamionowe (U_r) 6 … 12kV
- rodzaj napięcia zasilania AC
- częstotliwość znamionowa (f) 50Hz
- prąd znamionowy (I_n) 80A
- minimalny prąd wyłączalny 327A
- maksymalna zdolność wyłączania 63kA
- całka przedłukowa 7040 A²·s
- całka wyłączania 215000 A²·s
- straty mocy 72W
- opcje wykonania z wybijakiem
- siła wybijaka 80N
- posiada modułowy ogranicznik temperatury
- waga produktu netto 2,3kg
- średnica 65mm
- rozmiar S

Wkładka bezpiecznikowa / (bezpiecznik) CEF 12kV 80A 442/65mm - ABB

Wkładka posiada bezpieczniki DIN IEC dobezpieczeniowe, ograniczające prąd zwarciowy do zabezpieczenia transformatorów i zastosowań wnętrzowych/napowietrznych. Prezentowana wkładka posiada modułowy czujnik temperatury.

- napięcie znamionowe (U_r) 6 … 12kV
- rodzaj napięcia zasilania AC
- częstotliwość znamionowa (f) 50Hz
- prąd znamionowy (I_n) 80A
- minimalny prąd wyłączalny 374A
- maksymalna zdolność wyłączania 63kA
- całka przedłukowa 7040 A²·s
- całka wyłączania 215000 A²·s
- straty mocy 72W
- opcje wykonania z wybijakiem
- siła wybijaka 80N
- posiada modułowy ogranicznik temperatury
- waga produktu netto 3,3kg
- średnica 65mm
- rozmiar S

Wkładka bezpiecznikowa / (bezpiecznik) CEF 17,5kV 100A 292/87mm - ABB

Wkładka posiada bezpieczniki DIN IEC dobezpieczeniowe, ograniczające prąd zwarciowy do zabezpieczenia transformatorów i zastosowań wnętrzowych/napowietrznych. Prezentowana wkładka posiada modułowy czujnik temperatury.

- napięcie znamionowe (U_r) 10 … 17.5kV
- rodzaj napięcia zasilania AC
- częstotliwość znamionowa (f) 50Hz
- prąd znamionowy (I_n) 100A
- minimalny prąd wyłączalny 380A
- maksymalna zdolność wyłączania 63kA
- całka przedłukowa 10300 A²·s
- całka wyłączania 319000 A²·s
- straty mocy 100W
- opcje wykonania z wybijakiem
- siła wybijaka 80N
- posiada modułowy ogranicznik temperatury
- waga produktu netto 3.6kg
- średnica 87mm
- rozmiar S

Wkładka bezpiecznikowa / (bezpiecznik) CEF 17,5kV 100A 367/87mm - ABB

Wkładka posiada bezpieczniki DIN IEC dobezpieczeniowe, ograniczające prąd zwarciowy do zabezpieczenia transformatorów i zastosowań wnętrzowych/napowietrznych. Prezentowana wkładka posiada modułowy czujnik temperatury.

- napięcie znamionowe (U_r) 10 … 17.5kV
- rodzaj napięcia zasilania AC
- częstotliwość znamionowa (f) 50Hz
- prąd znamionowy (I_n) 100A
- minimalny prąd wyłączalny 380A
- maksymalna zdolność wyłączania 63kA
- całka przedłukowa 10300 A²·s
- całka wyłączania 319000 A²·s
- straty mocy 137W
- opcje wykonania z wybijakiem
- siła wybijaka 80N
- posiada modułowy ogranicznik temperatury
- waga produktu netto 4,4kg
- średnica 87mm
- rozmiar S

Wkładka bezpiecznikowa / (bezpiecznik) CEF 17,5kV 100A 442/65mm - ABB

Wkładka posiada bezpieczniki DIN IEC dobezpieczeniowe, ograniczające prąd zwarciowy do zabezpieczenia transformatorów i zastosowań wnętrzowych/napowietrznych. Prezentowana wkładka posiada modułowy czujnik temperatury.

- napięcie znamionowe (U_r) 10 … 17.5kV
- rodzaj napięcia zasilania AC
- częstotliwość znamionowa (f) 50Hz
- prąd znamionowy (I_n) 100A
- minimalny prąd wyłączalny 380A
- maksymalna zdolność wyłączania 63kA
- całka przedłukowa 10300 A²·s
- całka wyłączania 319000 A²·s
- straty mocy 136W
- opcje wykonania z wybijakiem
- siła wybijaka 80N
- posiada modułowy ogranicznik temperatury
- waga produktu netto 3,3kg
- średnica 65mm
- rozmiar S

Wkładka bezpiecznikowa / (bezpiecznik) CEF 17,5kV 10A 292/53mm - ABB

Wkładka posiada bezpieczniki DIN IEC dobezpieczeniowe, ograniczające prąd zwarciowy do zabezpieczenia transformatorów i zastosowań wnętrzowych/napowietrznych. Prezentowana wkładka posiada modułowy czujnik temperatury.

- napięcie znamionowe (U_r) 10 … 17.5kV
- rodzaj napięcia zasilania AC
- częstotliwość znamionowa (f) 50Hz
- prąd znamionowy (I_n) 10A
- minimalny prąd wyłączalny 46A
- maksymalna zdolność wyłączania 63kA
- całka przedłukowa 24 A²·s
- całka wyłączania 1800 A²·s
- straty mocy 26W
- opcje wykonania z wybijakiem
- siła wybijaka 80N
- posiada modułowy ogranicznik temperatury
- waga produktu netto 1,6kg
- średnica 53mm
- rozmiar S

Wkładka bezpiecznikowa / (bezpiecznik) CEF 17,5kV 10A 367/53mm - ABB

Wkładka posiada bezpieczniki DIN IEC dobezpieczeniowe, ograniczające prąd zwarciowy do zabezpieczenia transformatorów i zastosowań wnętrzowych/napowietrznych. Prezentowana wkładka posiada modułowy czujnik temperatury.

- napięcie znamionowe (U_r) 10 … 17.5kV
- rodzaj napięcia zasilania AC
- częstotliwość znamionowa (f) 50Hz
- prąd znamionowy (I_n) 10A
- minimalny prąd wyłączalny 46A
- maksymalna zdolność wyłączania 63kA
- całka przedłukowa 24 A²·s
- całka wyłączania 1800 A²·s
- straty mocy 26W
- opcje wykonania z wybijakiem
- siła wybijaka 80N
- posiada modułowy ogranicznik temperatury
- waga produktu netto 1,9kg
- średnica 53mm
- rozmiar S

Wkładka bezpiecznikowa / (bezpiecznik) CEF 17,5kV 10A 442/53mm - ABB

Wkładka posiada bezpieczniki DIN IEC dobezpieczeniowe, ograniczające prąd zwarciowy do zabezpieczenia transformatorów i zastosowań wnętrzowych/napowietrznych. Prezentowana wkładka posiada modułowy czujnik temperatury.

- napięcie znamionowe (U_r) 10 … 17.5kV
- rodzaj napięcia zasilania AC
- częstotliwość znamionowa (f) 50Hz
- prąd znamionowy (I_n) 10A
- minimalny prąd wyłączalny 46A
- maksymalna zdolność wyłączania 63kA
- całka przedłukowa 24 A²·s
- całka wyłączania 1800 A²·s
- straty mocy 26W
- opcje wykonania z wybijakiem
- siła wybijaka 80N
- posiada modułowy ogranicznik temperatury
- waga produktu netto 2,3kg
- średnica 53mm
- rozmiar S

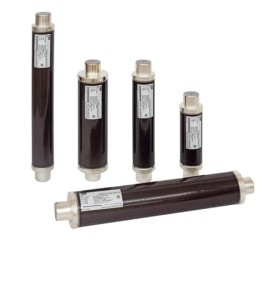

Wkładka bezpiecznikowa / (bezpiecznik) CEF 17,5kV 125A 367/87mm - ABB

Wkładka posiada bezpieczniki DIN IEC dobezpieczeniowe, ograniczające prąd zwarciowy do zabezpieczenia transformatorów i zastosowań wnętrzowych/napowietrznych. Prezentowana wkładka posiada modułowy czujnik temperatury.

- napięcie znamionowe (U_r) 10 … 17.5kV
- rodzaj napięcia zasilania AC
- częstotliwość znamionowa (f) 50Hz
- prąd znamionowy (I_n) 125A
- minimalny prąd wyłączalny 380A
- maksymalna zdolność wyłączania 63kA
- całka przedłukowa 17200 A²·s
- całka wyłączania 472000 A²·s
- straty mocy 140W
- opcje wykonania z wybijakiem
- siła wybijaka 80N
- posiada modułowy ogranicznik temperatury
- waga produktu netto 4,4kg
- średnica 87mm
- rozmiar S

Wkładka bezpiecznikowa / (bezpiecznik) CEF 17,5kV 125A 442/87mm - ABB

Wkładka posiada bezpieczniki DIN IEC dobezpieczeniowe, ograniczające prąd zwarciowy do zabezpieczenia transformatorów i zastosowań wnętrzowych/napowietrznych. Prezentowana wkładka posiada modułowy czujnik temperatury.

- napięcie znamionowe (U_r) 10 … 17.5kV
- rodzaj napięcia zasilania AC
- częstotliwość znamionowa (f) 50Hz
- prąd znamionowy (I_n) 125A
- minimalny prąd wyłączalny 380A
- maksymalna zdolność wyłączania 63kA
- całka przedłukowa 17200 A²·s
- całka wyłączania 472000 A²·s
- straty mocy 183W
- opcje wykonania z wybijakiem
- siła wybijaka 80N
- posiada modułowy ogranicznik temperatury
- waga produktu netto 5,3kg
- średnica 87mm
- rozmiar S

Wkładka bezpiecznikowa / (bezpiecznik) CEF 17,5kV 16A 292/53mm - ABB

Wkładka posiada bezpieczniki DIN IEC dobezpieczeniowe, ograniczające prąd zwarciowy do zabezpieczenia transformatorów i zastosowań wnętrzowych/napowietrznych. Prezentowana wkładka posiada modułowy czujnik temperatury.

- napięcie znamionowe (U_r) 10 … 17.5kV
- rodzaj napięcia zasilania AC
- częstotliwość znamionowa (f) 50Hz
- prąd znamionowy (I_n) 16A
- minimalny prąd wyłączalny 77A
- maksymalna zdolność wyłączania 63kA
- całka przedłukowa 135 A²·s
- całka wyłączania 6060 A²·s
- straty mocy 43W
- opcje wykonania z wybijakiem
- siła wybijaka 80N
- posiada modułowy ogranicznik temperatury
- waga produktu netto 1,6kg
- średnica 53mm
- rozmiar S

Wkładka bezpiecznikowa / (bezpiecznik) CEF 17,5kV 16A 367/53mm - ABB

Wkładka posiada bezpieczniki DIN IEC dobezpieczeniowe, ograniczające prąd zwarciowy do zabezpieczenia transformatorów i zastosowań wnętrzowych/napowietrznych. Prezentowana wkładka posiada modułowy czujnik temperatury.

- napięcie znamionowe (U_r) 10 … 17.5kV
- rodzaj napięcia zasilania AC
- częstotliwość znamionowa (f) 50Hz
- prąd znamionowy (I_n) 16A
- minimalny prąd wyłączalny 77A
- maksymalna zdolność wyłączania 63kA
- całka przedłukowa 135 A²·s
- całka wyłączania 6060 A²·s
- straty mocy 43W
- opcje wykonania z wybijakiem
- siła wybijaka 80N
- posiada modułowy ogranicznik temperatury
- waga produktu netto 1,9kg
- średnica 53mm
- rozmiar S
