ENSTO SDI 25S - Układ ochrony przeciwłukowej do izolatorów stojących linii izolowanej PAS (UN-N)
 "Pin It")
Opis
Układ ochrony przeciwłukowej do izolatorów stojących linii izolowanej PAS ENSTO SDI 25S
Asortyment hurtowni elektro-energetycznej PROSPERSKLEP został wzbogacony o układ ochrony przeciwłukowej ENSTO SDI 25S stosowany w liniach prostych, a także w kątach prostych dozwolonych dla poprzeczek na porzecznikach przelotowych z izolacją stojącą. Nominalna grubość izolacji z tworzywa sztucznego może wynosić od 2 do 3,3 mm. Układ SDI25S jest odmianą układu ochrony przeciwłukowej SDI25, który poprzez odchylenie elektrod od osi linii, został dostosowany do montażu na liniach PAS z pionowym układem przewodów. Rożek montowany pod podstawą izolatora stojącego został wyposażony w grzebień z tworzywa uniemożliwiający przysiadanie ptaków. Przez co w układzie znacząco zniwelowano ryzyko porażenia ptaków i wyłączania linii przez automatykę SPZ.
- napięcie znamionowe (Un) 12 … 36kV
- odstęp elektrod iskiernika (L) 90 … 250mm
- przerwa iskrowa 90-150 mm dla 24kV
- wyposażony w grzebień z tworzywa
- posiada nakrętki z łbami zrywalnymi
- przeznaczony dla przewodów o przekroju 50-157mm2
- moment dokręcenia 40Nm
- waga 1.6kg
- zgodność z normą EN 50397-2
- symbol producenta SDI25S
- alternatywny kod EAN 6418677401541
- okres gwarancji 12 miesięcy (lub dłużej zgodnie z wytycznymi producenta)

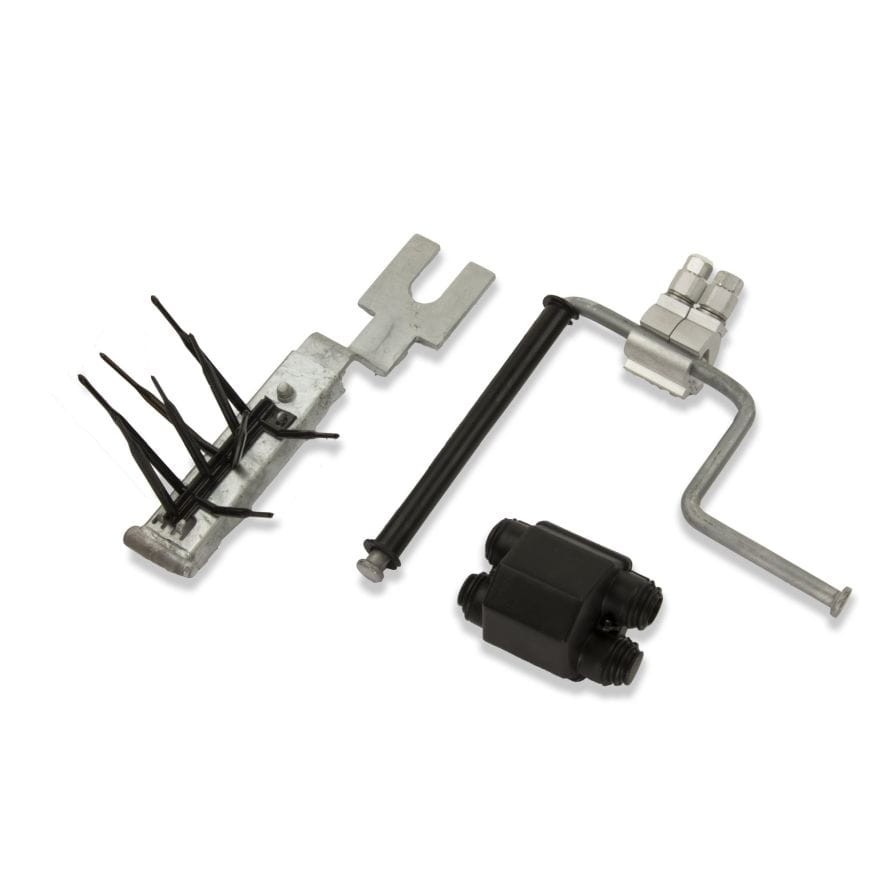

* Fotografia poglądowa
Produkty powiązane
ENSTO SDI90.150 - Izolator odciągowy kompozytowy
Izolatory odciągowe dla linii napowietrznych SN gołych i w osłonie izolacyjnej PAS. Izolatory te oferowane były w wersji z okuciem widlastym z jednej strony i z uchem płaskim z drugiej, jako izolatory DS-15M i DS-28M.
Kompozytowy izolator odciągowy
12...24 kV, 70 kN, okucia ucho owalne - ucho owalne
Izolator do słupów odporowych i końcowych linii 12-24 kV. Idealny do linii 24 kV w pierwszej strefie zabrudzeniowej (IEC60815).
- gwarancja dwa lata
Izolator liniowy kompozytowy wiszący 515mm CS70AA20 - ETI 006638011
Izolator kompozytowy typu CS przeznaczony jest do stosowania w napowietrznych sieciach energetycznych średniego napięcia do 36kV
- gwarancja dwa lata
- typ CS700AA20
- symbol 006638011
- strefa zabrudzenia I i II
- znamionowe napięcie izolatora (kV) 20-24
- okucia typu A
- znamionowe obciążenie mechaniczne (kN) 70
- znamionowe napięcie probiercze na mokro 50Hz (kV) 50
- znamionowe napięcie wytrzymywane piorunowe 1.2/50μs (kV) 125
- znamionowa droga upływu (mm) 520
- droga przeskoku (mm) 240
- długość montażowa 515mm
ENSTO SDI27.4 - Układ ochrony przeciwłukowej do izolatorów odciągowych linii izolowanej PAS SDI 90.xx z uchwytem SO256
Układ ochrony przeciwłukowej linii PAS montowany na izolatorach odciągowych serii SDI 90 na stanowiskach narożnych z uchwytem przelotowo-narożnym SO 181.6 a na stanowiskach odporowych (końcowych) z uchwytami SO 255 i SO 256. Układ SDI27.4 charakteryzuje dłuższy przewód mostkowy dostosowany do uchwytów SO256.
- napięcie znamionowe (Un) 12 … 36kV
- odstęp elektrod iskiernika 95 … 230mm
- przerwa iskrowa 130-150mm dla 24-36kV
- test odporności na łuk 2x10kA, 1s;
- prąd zwarcia I1s=11,5 kA, 1s;
- Idyn=29 kA
- symbol producenta SDI27.4
- waga 1290g
- okres gwarancji 12 miesięcy (lub dłużej zgodnie z wytycznymi producenta)
