Osłona zacisku nN typu OZ MK 2/50 - BK7202 - BEZPOL
Prosper sklep - sprawdzony partner - sklep dla elektryków
Opis

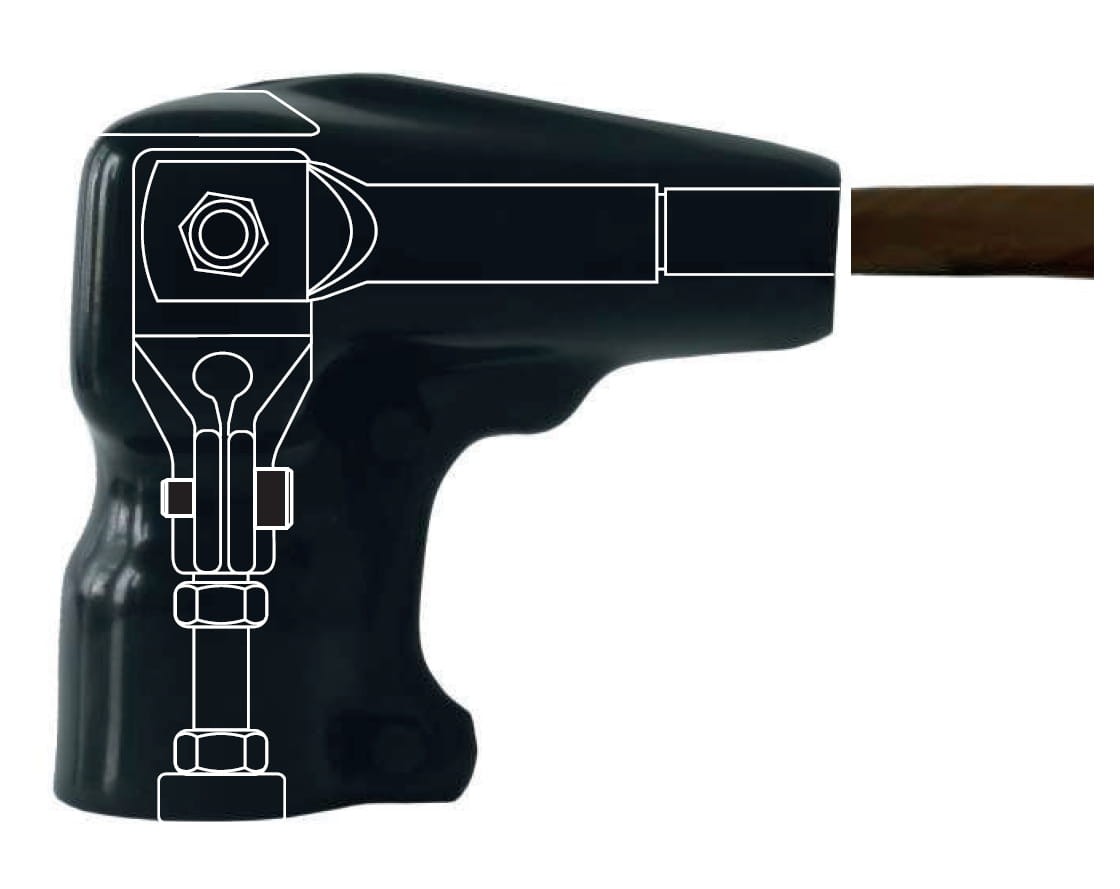

Osłona zacisku nN typu OZ MK 2/50 - BK7202 - BEZPOL
Prezentowany zacisk służy do ochrony zacisków transformatorowych niskiego napięcia przed skutkami zwarć wywołanymi ingerencją zwierząt, realizowane przez pełne osłonięcie elementów pod napięciem. Mocowanie za pomocą śrub PE.
2 warstwy PVC o łącznej grubości 3 - 6mm nałożone metodą żelowania plastizoli. Wierzchnia warstwa - czarna (odporna na UV). Warstwa wewnętrzna - czerwona (sygnalizacyjna). Kształt - zależny od zastosowanych zacisków (jak na rysunkach).
Własności techniczne:
Odporność na przebicie: 7000 V/mm
Odporność właściwa skrośna dla temp.:
20°C - 3x10 W cm
70°C - 3x10 W cm
Wytrzymałość na rozciąganie: >10MPa
Wydłużenie: 23% przy zakresie temperatur ujemnych dla badań wg PN-73/E-29200.
Zasady doboru:
1. Zależnie od rodzaju stosowanego zacisku,
2. Zależnie od średnicy zewnętrznej izolatora przepustu transformatorowego niskiego napięcia: O50, O70, O90.
Uwaga:
Każdą z oferowanych osłon posiadamy w ofercie w wersji przebadanej na przebicie elektryczne oznaczone dodaną do nazwy literą B.
- typ osłanianego zacisku MK 2/50
- średnica zewnętrzna izolatora przepustowego 50mm
- gwint przepustu M12 lub M16
- symbol producenta BK7202
- KTM 1362-112-200-050
- okres gwarancji 12 miesięcy (lub dłużej zgodnie z wytycznymi producenta)
Produkty powiązane
Zacisk transformatorowy MK 2 (M12, M16, M20) - BEZPOL
Nr katalogowy producenta:
BK 6220 - MK 2/12 KTM 1115-810-212-000
BK 6221 - MK 2/16 KTM 1115-810-216-000
BK 6222 - MK 2/20 KTM 1115-810-220-000
Zacisk transformatorowy MK 2s12 - BK 622312 - BEZPOL
Zacisk służy do realizacji podłączeń przewodów szynowych o szerokości do 60 mm po stronie niskiego napięcia
stacji transformatorowych.
- numer katalogowy BK 6223/12
- gwint przyłączeniowy M12
- prąd znamionowy Imax 250A
- moc transformatora do 160kVA
- okres gwarancji 12 miesięcy (lub dłużej zgodnie z wytycznymi producenta)
Zacisk transformatorowy MK 2s16 - BK 622316 - BEZPOL
Zacisk służy do realizacji podłączeń przewodów szynowych o szerokości do 60 mm po stronie niskiego napięcia
stacji transformatorowych.
- numer katalogowy BK 6223/16
- gwint przyłączeniowy M16
- prąd znamionowy Imax 400A
- moc transformatora do 200kVA
- okres gwarancji 12 miesięcy (lub dłużej zgodnie z wytycznymi producenta)
Zacisk transformatorowy MK 2s20 - BK 622320- BEZPOL
Zacisk służy do realizacji podłączeń przewodów szynowych o szerokości do 60 mm po stronie niskiego napięcia
stacji transformatorowych.
- numer katalogowy BK 6223/20
- gwint przyłączeniowy M16
- prąd znamionowy Imax 630A
- moc transformatora do 400kVA
- okres gwarancji 12 miesięcy (lub dłużej zgodnie z wytycznymi producenta)
ENSTO SL37.1 - Zacisk odgałęźny Al 6-95 mm2/Al 6-95 mm2
Do wykonania połączenia przewodów aluminiowych nie obciążonego naprężeniem mechanicznym. SL 37.1 zaciskany jest jedną śrubą M8.
- gwarancja dwa lata
- żyła główna Al 6-95
- przewód rozgałęźny Al 6-95
- średnica żyły 3-13 / 3-13
- bolt 1 x M8
- osłona z tworzywa sztucznego SP15
- d1 3-13
- d2 3-13
- napięcie probiercze z osłoną 4 kV / 50 Hz / 1 min
- moment dokręcenia 22 Nm
- masa 0.055 kg
