Osłona zacisku nN typu OZT - 1/2/70B - BEZPOL
Opis
Osłona zacisku nN typu OZT 1/2/70B - BEZPOL
Budowa:

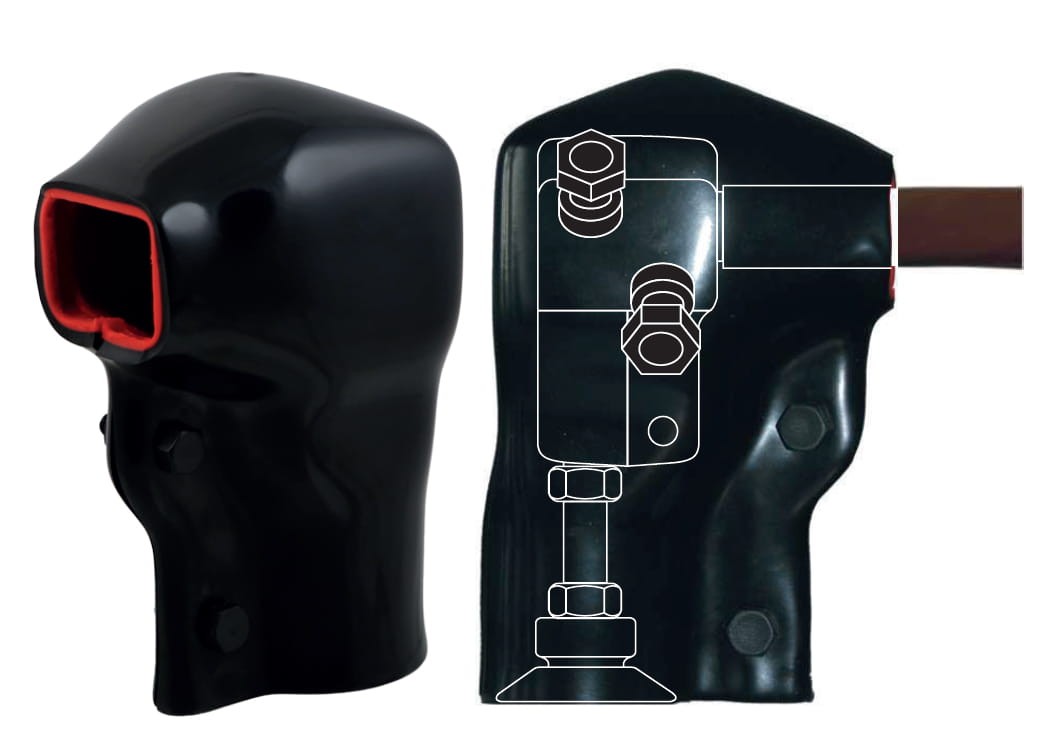

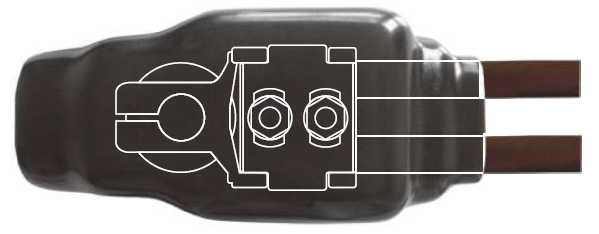

2 warstwy PVC o łącznej grubości 3 - 6mm nałożone metodą żelowania plastizoli. Wierzchnia warstwa - czarna (odporna na UV). Warstwa wewnętrzna - czerwona (sygnalizacyjna). Kształt - zależny od zastosowanych zacisków (jak na rysunkach).
Zastosowanie:
Ochrona zacisków transformatorowych niskiego napięcia przed skutkami zwarć wywołanymi ingerencją zwierząt, realizowane przez pełne osłonięcie elementów pod napięciem. Mocowanie za pomocą śrub PE.
Zasady doboru:
1. Zależnie od rodzaju stosowanego zacisku,
2. Zależnie od średnicy zewnętrznej izolatora przepustu transformatorowego niskiego napięcia: Ø50, Ø70, Ø90.
Własności techniczne:
Odporność na przebicie: 7000 V/mm
Odporność właściwa skrośna dla temp.:
20°C - 3x10 W cm
70°C - 3x10 W cm
Wytrzymałość na rozciąganie: >10MPa
Wydłużenie: 23% przy zakresie temp. ujemnych dla badań wg PN-73/E-29200.
- osłona do zacisków TOGA 1 oraz TOGA 2
- gwint przepustu M12 lub M16
- średnica zewnętrzna izolatora 70mm
- KTM 1362-112-170-271
- następca modeli
a) osłona OZT-1/50; 70; 90; 50B; 70B
b) osłona OZT-2/50; 70; 90; 50B; 70B
- okres gwarancji 12 miesięcy (lub dłużej zgodnie z wytycznymi producenta)
* Fotografie poglądowe
