Rozłącznik napowietrzny z dźwignią napędu trójfazowy
Prosper sklep - sprawdzony partner - sklep dla elektryków
Opis

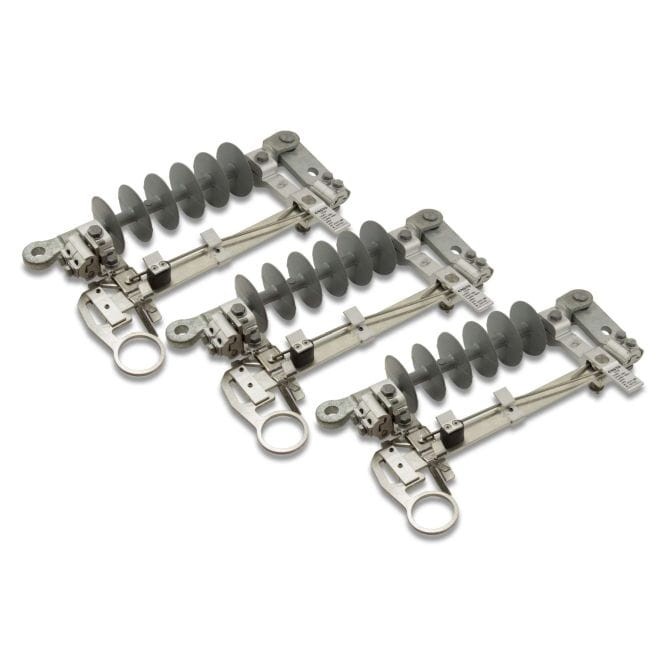

Rozłącznik napowietrzny z dźwignią napędu trójfazowy Ensto

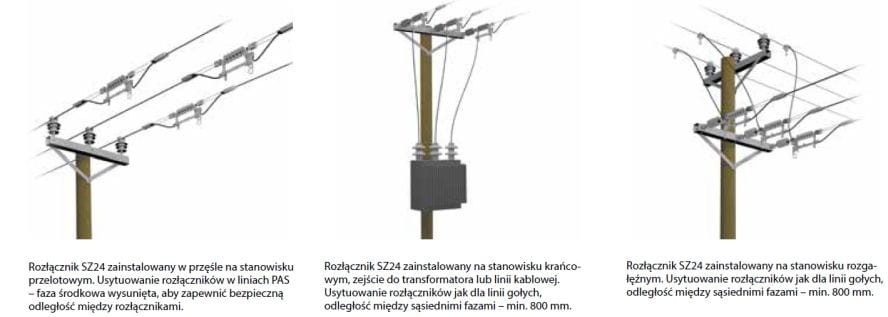

Rozłącznik napowietrzny z dźwignią napędu trójfazowy ENSTO SZ24M (komplet na 3 fazy) stosowany w sieciach SN w sytuacjach awaryjnych dla odłączania uszkodzonego odcinka linii i skrócenia czasu trwania awarii. W tej zmodernizowanej wersji SZ24M rozłącznik będzie wyposażony w dźwignię napędu z ramkami o prostokątnym kształcie znacznie ułatwiającymi operowanie rozłącznikiem z użyciem długiego drążka (np. z poziomu ziemi). Do tego celu używana jest specjalna nasadka (rozwiązanie firmy Hubix) do izolacyjnych drążków manewrowych. Rozłącznik ten można stosować również do odłączania nieobciążonych kabli, transformatorów SN/nn i fragmentów sieci SN (przykładowe warianty instalacji przedstawia fotografia 2 w galerii produktu).
Rozłącznikiem ensto SZ24M można manewrować z poziomu ziemi przy użyciu drążków manewrowych CT60.50 i CT48.64. Wyposażony jest w zaciski przyłączeniowe KG41 - 2x(16-120)mm2 Al lub opcjonalnie KG43 - 2x(50-240)mm2 Al. Rozłącznik montowany jest łącznie z izolatorami odciągowymi na słupach odporowych (krańcowych) lub bezpośrednio na przewodach linii z użyciem uchwytów odciągowych. Komplet rozłącznika zawiera po 3 sztuki rozłącznika jednofazowego (z izolatorem z okuciami ucho płaskie,ucho widlaste) oraz łącznika dwuuchowego płaskiego, a także 6 szt. zacisku przyłączeniowego KG41 (opcjonalnie KG43).
Rozłącznik napowietrzny z dźwignią napędu trójfazowy Ensto, parametry produktu
- przekrój żyły 16-120mm²
- zaciski (złączki) w zestawie KG41
- napięcie znamionowe 24kV
- napięcie probiercze izolacji, 50Hz/1min 60kV
- napięcie probiercze udarowe piorunowe 145kV
- częstotliwość znamionowa 50Hz
- prąd znamionowy 400A
- prąd znamionowy 1s wytrzymywany 10kA
- prąd znamionowy szczytowy wytrzymywany 25kA
- trwałość mechaniczna klasa M0 1000 cykli
- znamionowy prąd wyłączalny w obwodzie o małej indukcyjności 10A
- znamionowy prąd wyłączalny ładowania linii kablowych 10A
- znamionowy prąd wyłączalny ładowania linii napowietrznych 10A
- minimalna droga upływu 628mm
- zdolność otwierania pod oblodzeniem o grubości max. 10mm
- minimalna odległość między rozłącznikami zainstalowanymi na sąsiednich fazach 800mm
- komplet 3 fazowy (na trzy fazy)
- zgodność z normami IEC 62271-103, IEC 62271-1
- masa kompletu 9,6kg
- symbol producenta SZ24M
- okres gwarancji 12 miesięcy (lub dłużej zgodnie z wytycznymi producenta)
* Fotografie poglądowe
