Zacisk transformatorowy TOGA 1 U (M12, M16, M20, M30) - neutralny do wyizolowania śrub - BEZPOL
 - neutralny do wyizolowania śrub - BEZPOL "Pin It")
Opis

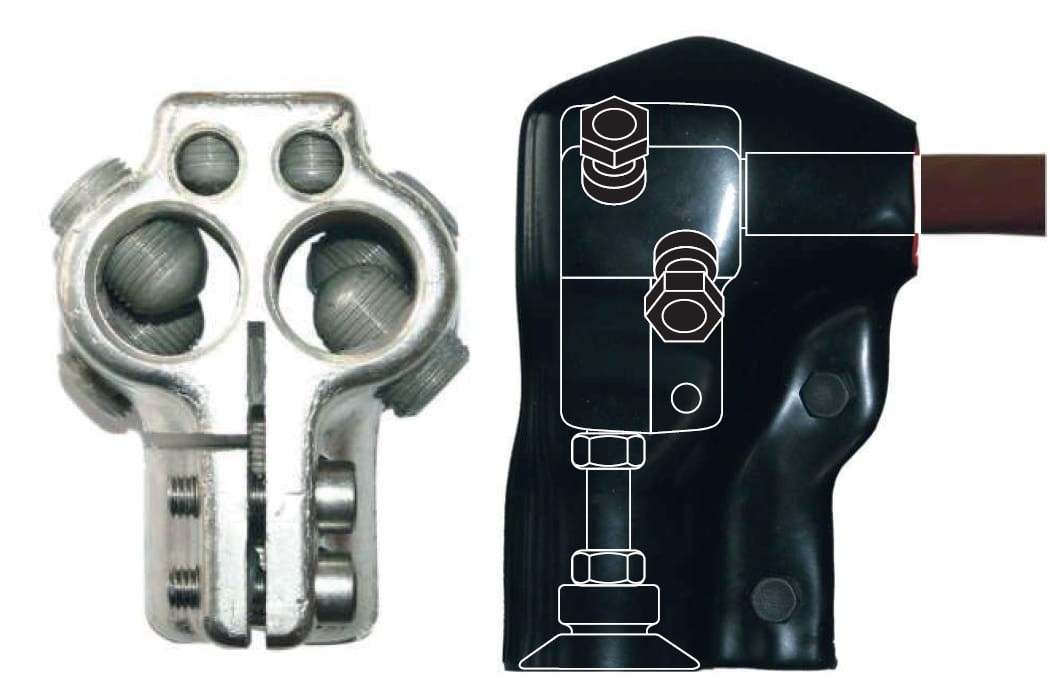

Zacisk transformatorowy TOGA 1 U (M12, M16, M20, M30) - neutralny wersja specjalna do wyizolowania z bocznymi śrubami - BEZPOL
BK 6102 - TOGA 1/M12/U typ TOGA-1/M12/U KTM 1115-811-112-330
BK 6106 - TOGA 1/M16/U typ TOGA-1/M16/U KTM 1115-811-116-330
BK 6110 - TOGA 1/M20/U typ TOGA-1/M20/U KTM 1115-811-120-330
BK 6114 - TOGA 1/M30/U typ TOGA-1/M30/U KTM 1115-811-130-330
Realizacja poziomego odejścia z przepustów niskiego napięcia elektroenergetycznych transformatorów rozdzielczych dla gwintów w zakresie od M12 do M30x2.
Materiał:
Korpus - odkuwka mosiężna ocynowana
Śruby mocujące - stal nierdzewna
Śruby dociskowe - mosiądz ocynowany
Przyłączalność:
Przewody główne: 2 x 50 do 240 mm2 RE,RM,SM, 2 x 300 mm2 RMC
Przewody pomocnicze (TOGA 1/NS): 1 x 2,5 do 50 mm2
Przewody pomocnicze (TOGA 1): 2 x 2,5 do 50 mm2
Możliwość podłączenia końcówki uziemiacza.
Parametry techniczne:

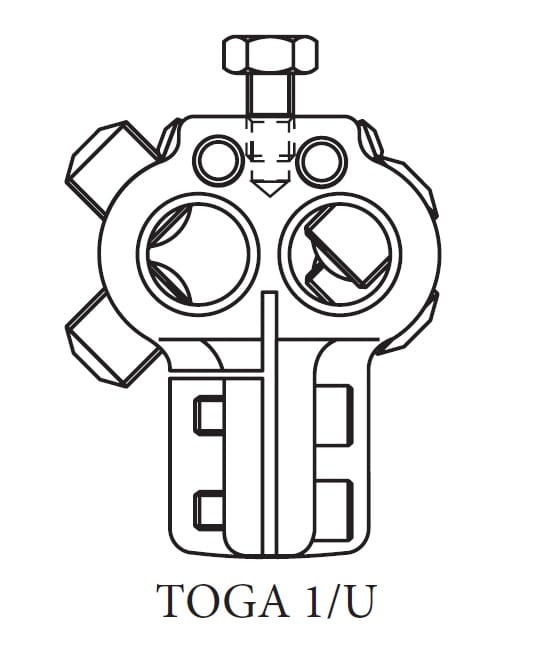

Gabaryty jak na rys. c
Dobór zgodnie z poniższą tabelą.
- trzy zaciski w wykonaniach fazowych
- jeden zacisk bez otworów na kable pomocnicze, ale z frezowanym czołem w celu ułatwienia podłączenia płaskiego przewodu uziemiającego. Prezentowana wersja specjalna zacisku neutralnego typ TOGA 1/U rys. c) stosowana jest w przypadku konieczności odejścia bednarką i podłączenia przewodów uziemiających urządzeń montowanych na transformatorze do zacisku neutralnego za pomocą specjalnych otworów mocujących.
Produkty powiązane
Zacisk wielopolowy 2x16mm² & 4x6mm² (10 sztuk) 8171606C - SCAME
Wielopolowy zacisk przezroczysty firmy SCAME.
- rodzaj zacisku wielopolowy
- przekrój nominalny 16mm²
- średnica otworu na przewód 2x16mm² i 4x16mm²
- ilość połączeń sześć
- wymiary 66x38x24mm
- napięcie znamionowe 450V
- waga kpl ~ 520g
- gwarancja 1 rok lub dłużej zgodnie z wytycznymi producenta
ENSTO SEW 2072 - Zacisk z łbem zrywalnym jednostronnie przebijający izolację Al, 35-157 mm² goły / 50-157 mm² PAS
Prezentowany zacisk przeznaczony jest do połączeń linii PAS z linią gołą. Zapewnia skuteczne łączenie przewodów PAS i gołych w całym zakresie przekrojów przewodów stosowanych w liniach SN w Polsce (dla linii gołych począwszy od 35 mm2). Wyposażony jest w śruby dociskowe z nasadkami z łbem zrywalnym. Zacisk należy osłaniać pokrywami izolacyjnymi SP16, które należy zamawiać osobno.
- gwarancja 1 rok (lub dłużej zgodnie z wytycznymi producenta)
- przekrój przewodu głównego, gołego 35-157mm2
- przekrój przewodu odgałęźnego, PAS 50-157mm2
- moment dokręcania 40Nm
- śruba 2xM10
- pokrywa izolacyjna SP16 (dostępna osobno)
- masa 296g
- pełna zgodność z normą EN 50397-2
- symbol producenta SEW20.72
ENSTO SLIW 59 - Zacisk wodoszczelny dwustronny przebijający izolację Al/Cu 70-150mm2 AsXSn, 70-240mm2 kabel
Zacisk przebijający izolację 70-150 mm² / 70-240 mm², wodoszczelny ENSTO SLIW59 przystosowany jest do połączeń przewodów aluminiowych i miedzianych oraz wyposażony w nakrętki z łbem zrywalnym. Korpus zacisku wykonany jest z wysokiej jakości tworzywa kompozytowego oraz elastomeru odpornego na wpływy atmosferyczne i promieniowanie UV. Części przewodzące prąd wykonane są z cynowanego stopu aluminium. Wszystkie elementy stalowe (śruba, podkładki) wykonane są ze stali nierdzewnej. Zrywalny łeb nakrętki wykonany jest ze stopu aluminium, co zapewnia powtarzalność momentu dokręcenia niezależnie od temperatury montażu. Wszystkie dostępne części metalowe są odizolowane od części pod napięciem.
- gwarancja dwa lata
- żyła główna Al/Cu 70-150mm2
- przewód rozgałęźny Al/Cu 70-240mm2
- średnica żyły Al/Cu 9.3-22.8/ 9.3-22.8mm
- moment dokręcenia 26,5Nm
- napięcie probiercze w wodzie 6kV/50Hz /1min
- zgodność z normą EN 50483-4
- klasa zwarciowa A1
- masa ~510g
Zacisk transformatorowy TOGA 1NS (M12, M16, M20, M30) - neutralny z otworem czołowym - BEZPOL
Nadaje się do realizacji poziomego odejścia z przepustów niskiego napięcia elektroenergetycznych transformatorów rozdzielczych dla gwintów w zakresie od M12 do M30x2.
Nr katalogowy producenta:
BK 6103 - TOGA 1/M12/NS typ TOGA-1/M12/NS KTM 1115-811-112-320
BK 6107 - TOGA 1/M16/NS typ TOGA-1/M16/NS KTM 1115-811-116-320
BK 6111 - TOGA 1/M20/NS typ TOGA-1/M20/NS KTM 1115-811-120-320
BK 6115 - TOGA 1/M30/NS typ TOGA-1/M30/NS KTM 1115-811-130-320
- okres gwarancji 12 miesięcy (lub dłużej zgodnie z wytycznymi producenta)
