Opis
Zacisk transformatorowy TOGA 3 A (M12, M16, M20, M30) - do stacji wnętrzowych - BEZPOL
BK 6152 - TOGA 3/M12/A typ TOGA-3/M12/A KTM 1115-811-312-310
BK 6155 - TOGA 3/M16/A typ TOGA-3/M16/A KTM 1115-811-316-310
BK 6158 - TOGA 3/M20/A typ TOGA-3/M20/A KTM 1115-811-320-310
BK 6161 - TOGA 3/M30/A typ TOGA-3/M30x2/A KTM 1115-811-330-310
Realizacja pionowego odejścia z przepustów niskiego napięcia transformatorów elektroenergetycznych dla
gwintów w zakresie od M12 do M30x2.
Materiał:
Korpus – odkuwka mosiężna ocynowana
Śruby mocujące – stal nierdzewna
Śruby dociskowe – mosiądz ocynowany
Uwaga:
Zaciski typu TOGA 3 sprzedawane są w komplecie, w skład którego wchodzą:
trzy zaciski w wykonaniach fazowych, jeden zacisk (oznaczony literą N) bez otworów na kable pomocnicze,

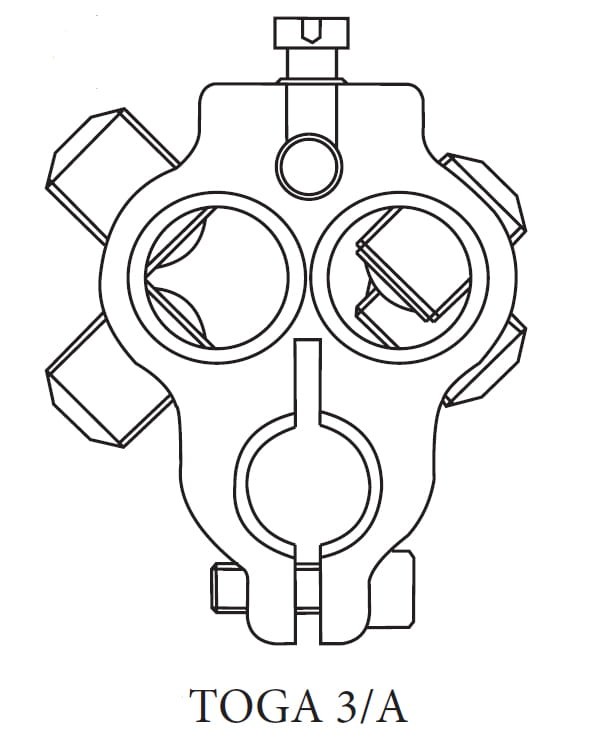

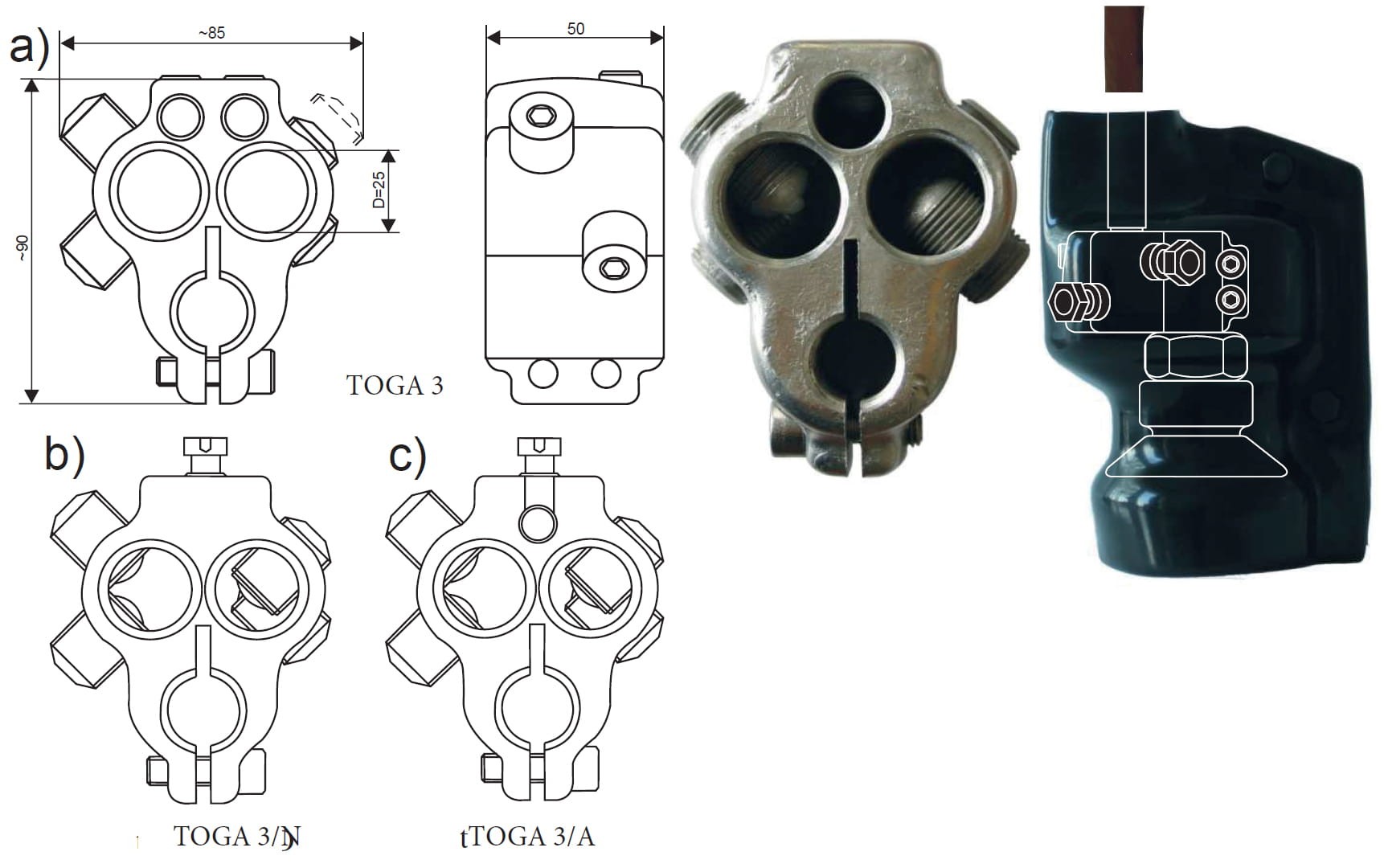

ale z frezowanym czołem w celu ułatwienia podłączenia płaskiego przewodu uziemiającego z pojedynczym otworem centralnym do umocowania pomocniczego przewodu uziemiającego – rys. c) TOGA 3/A – wersja dla stacji wnętrzowych.
Przyłączalność:
Przewody główne:
2 x 50 do 240mm² RE,RM,SM,
2 x 300mm² RMC
Przewody pomocnicze (TOGA 3/A): 1 x 2,5 do 50mm²
Przewody pomocnicze (TOGA 3): 2 x 2,5 do 50mm²
Możliwość podłączenia końcówki uziemiacza
- okres gwarancji 12 miesięcy (lub dłużej zgodnie z wytycznymi producenta)
