Zacisk transformatorowy TOGA 1 N (M12, M16, M20, M30) - neutralny - BEZPOL
 - neutralny - BEZPOL "Pin It")
Opis
Zacisk transformatorowy TOGA 1/N (M12, M16, M20, M30) - neutralny - BEZPOL
BK6101 - TOGA 1/M12/N KTM 1115-811-112-340
BK6105 - TOGA 1/M16/N KTM 1115-811-116-340
BK6109 - TOGA 1/M20/N KTM 1115-811-120-340
BK6113 - TOGA 1/M30/N KTM 1115-811-130-340
Realizacja poziomego odejścia z przepustów niskiego napięcia elektroenergetycznych transformatorów rozdzielczych dla gwintów w zakresie od M12 do M30x2.
Materiał:
Korpus - odkuwka mosiężna ocynowana
Śruby mocujące - stal nierdzewna
Śruby dociskowe - mosiądz ocynowany
Przyłączalność:
Przewody główne: 2 x 50 do 240 mm2 RE,RM,SM, 2 x 300 mm2 RMC
Przewody pomocnicze (TOGA 1/NS): 1 x 2,5 do 50 mm2
Przewody pomocnicze (TOGA 1): 2 x 2,5 do 50 mm2
Możliwość podłączenia końcówki uziemiacza.
Parametry techniczne:

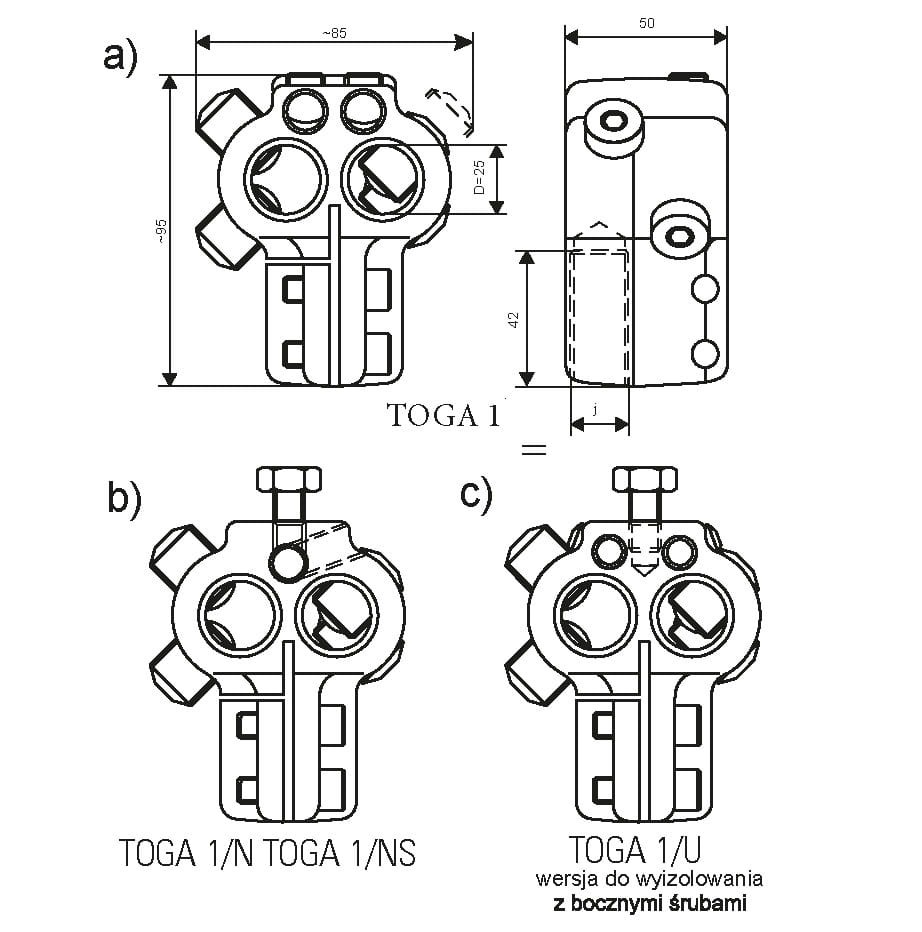

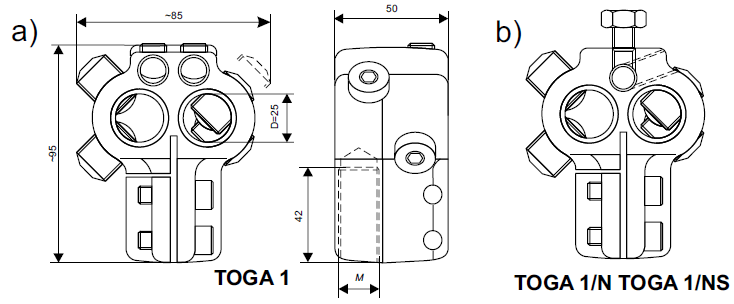

Gabaryty jak na rys. a

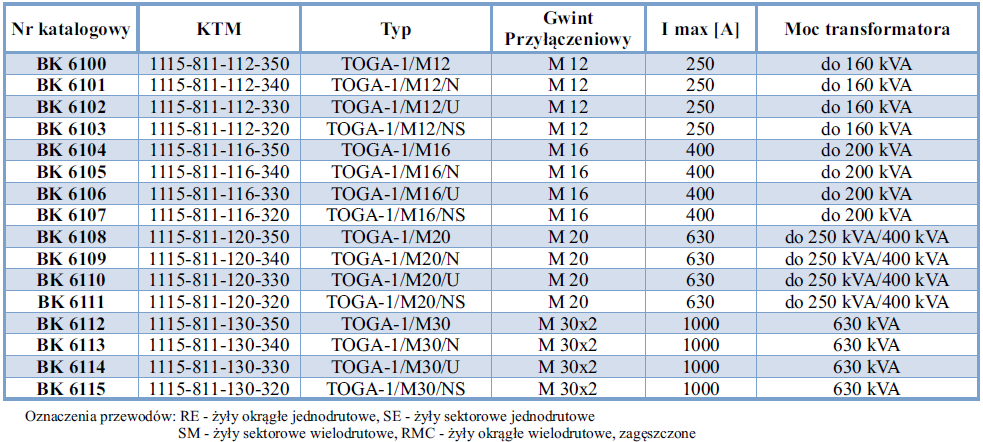

Dobór zgodnie z poniższą tabelą.
- trzy zaciski w wykonaniach fazowych
- jeden zacisk bez otworów na kable pomocnicze, ale z frezowanym czołem w celu ułatwienia podłączenia płaskiego przewodu uziemiającego - rys. b TOGA 1/N.
Produkty powiązane
Zacisk transformatorowy TOGA 1 (M12, M16, M20, M30) - BEZPOL
Nr katalogowy producenta:
BK 6100 - TOGA 1/M12 KTM 1115-811-112-350
BK 6104 - TOGA 1/M16 KTM 1115-811-116-350
BK 6108 - TOGA 1/M20 KTM 1115-811-120-350
BK 6112 - TOGA 1/M30 KTM 1115-811-130-350
Zacisk transformatorowy TOGA 2 (M12, M16, M20) (komplet = 3 szt + 1/n) - BEZPOL
Komplet. Zestaw 4 sztuk
Zacisk transformatorowy TOGA 2 (M12, M16, M20) - fazowy - BEZPOL
Nr katalogowy producenta:
BK 6131 - TOGA 2/M12/N KTM 1115-811-212-340
BK 6134 - TOGA 2/M16/N KTM 1115-811-216-340
BK 6137 - TOGA 2/M20/N KTM 1115-811-220-340
Zacisk transformatorowy TOGA 3 (M12, M16, M20, M30) (komplet = 3 szt + 1/n) - BEZPOL
Komplet. Zestaw 4 sztuk
Zacisk transformatorowy TOGA 3 (M12, M16, M20, M30) - fazowy - BEZPOL
Nadaje się do realizacji pionowego odejścia z przepustów niskiego napięcia transformatorów elektroenergetycznych dla gwintów w zakresie od M12 do M30x2.
Nr katalogowy producenta:
BK 6150 - TOGA 3/M12 KTM 1115-811-312-350
BK 6153 - TOGA 3/M16 KTM 1115-811-316-350
BK 6156 - TOGA 3/M20 KTM 1115-811-320-350
BK 6159 - TOGA 3/M30 KTM 1115-811-330-350
Zacisk transformatorowy TOGA 3/N (M12, M16, M20, M30) - neutralny - BEZPOL
Wspomaga realizację pionowego odejścia z przepustów niskiego napięcia transformatorów elektroenergetycznych dla gwintów w zakresie od M12 do M30x2.
Nr katalogowy producenta:
BK 6151 - TOGA 3/M12/N KTM 1115-811-312-340
BK 6154 - TOGA 3/M16/N KTM 1115-811-316-340
BK 6157 - TOGA 3/M20/N KTM 1115-811-320-340
BK 6160 - TOGA 3/M30/N KTM 1115-811-330-340
Zacisk transformatorowy TOGA 4 (M12, M16, M20) (komplet = 3 szt + 1/n) - BEZPOL
Fazowy zacisk transformatorowy BEZPOL TOGA 4
Nr katalogowy producenta:
BK 6170 - TOGA 4/M12 KTM 1115-811-412-350
BK 6172 - TOGA 4/M16 KTM 1115-811-416-350
BK 6174 - TOGA 4/M20 KTM 1115-811-420-350
Zacisk transformatorowy TOGA 4N (M12, M16, M20) - neutralny - BEZPOL
Służy do realizacji poziomego odejścia z przepustów niskiego napięcia elektroenergetycznych transformatorów rozdzielczych dla gwintów w zakresie od M12 do M20.
Nr katalogowy producenta
BK6171 - TOGA 4/M12/N KTM 1115-811-412-340
BK6173 - TOGA 4/M16/N KTM 1115-811-416-340
BK6175 - TOGA 4/M20/N KTM 1115-811-420-340
- okres gwarancji 12 miesięcy (lub dłużej zgodnie z wytycznymi producenta)
Zacisk transformatorowy TOGA 2 (M12, M16, M20) - fazowy - BEZPOL
Nr katalogowy producenta:
BK 6130 - TOGA 2/M12 KTM 1115-811-212-350
BK 6133 - TOGA 2/M16 KTM 1115-811-216-350
BK 6136 - TOGA 2/M20 KTM 1115-811-220-350
