Zacisk transformatorowy TOGA 4 (M12, M16, M20) - fazowy - BEZPOL
Prosper sklep - sprawdzony partner - sklep dla elektryków
Opis

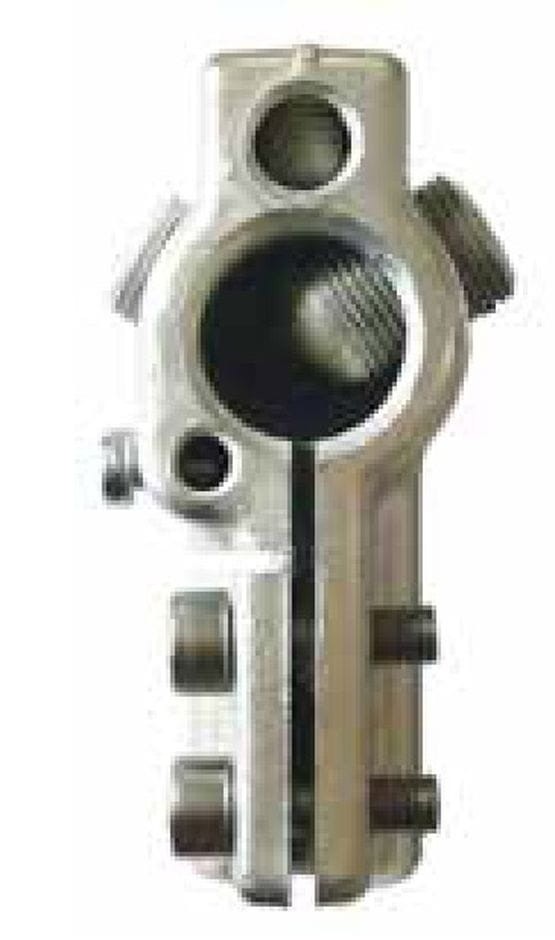

Zacisk transformatorowy TOGA 4 (M12, M16, M20) - fazowy - BEZPOL
Nr katalogowy producenta:
BK6170 - TOGA 4/M12 KTM 1115-811-412-350
BK6172 - TOGA 4/M16 KTM 1115-811-416-350
BK6174 - TOGA 4/M20 KTM 1115-811-420-350
Przeznaczenie:
Realizacja poziomego odejścia z przepustów niskiego napięcia elektroenergetycznych transformatorów rozdzielczych dla gwintów w zakresie od M12 do M20.
Przeznaczenie:
Realizacja poziomego odejoecia z przepustów niskiego napięcia elektroenergetycznych transformatorów rozdzielczych dla gwintów w zakresie od M12 do M20.
Materiał:
Korpus - odkuwka mosiężna ocynowana
Śruby mocujące - stal nierdzewna
Śruby dociskowe - mosiądz ocynowany
Przyłączalność:
Przewody główne: 1 x 50 do 240 mm2 RE,RM,SM,
1 x 300 mm2 RMC
Przewody pomocnicze: 1 x 2,5 do 50 mm2
1 x 2,5 do 25 mm2
Możliwość podłączenia końcówki uziemiacza.
Parametry techniczne:
Gabaryty jak na rys. a.
Dobór zgodnie z poniższą tabelą.
Uwaga:
Zaciski typu TOGA 4 sprzedawane są w komplecie w skład którego wchodzą:
- trzy zaciski w wykonaniach fazowych
- jeden zacisk (oznaczony liter¹ N) bez otworów na kable pomocnicze, ale z frezowanym czołem w celu ułatwienia podłączenia płaskiego przewodu uziemiającego - rys. b
* Fotografie poglądowe
Pliki do pobrania:
