Zacisk transformatorowy TOGA 2 (M12, M16, M20) - fazowy - BEZPOL
Prosper sklep - sprawdzony partner - sklep dla elektryków
Opis

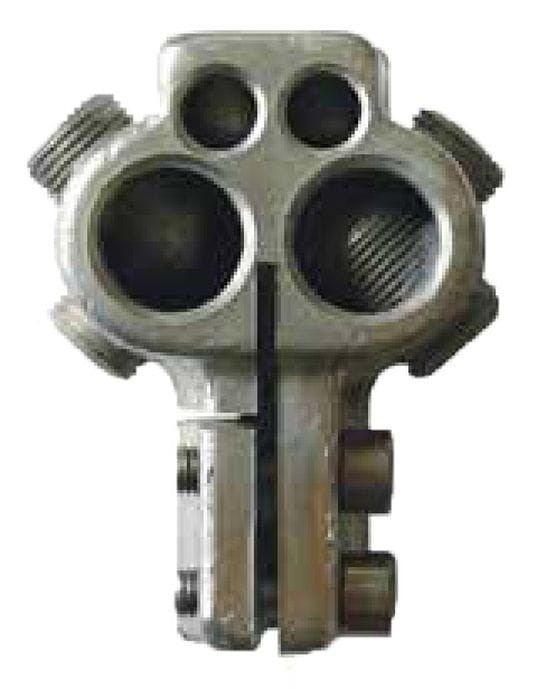

Zacisk transformatorowy TOGA 2 (M12, M16, M20) - fazowy - BEZPOL
BK6130 - TOGA 2/M12 KTM 1115-811-212-350
BK6133 - TOGA 2/M16 KTM 1115-811-216-350
BK6136 - TOGA 2/M20 KTM 1115-811-220-350
Realizacja poziomego odejścia z przepustów niskiego napięcia elektroenergetycznych transformatorów dla gwintów w zakresie od M12 do M20.
Korpus - odkuwka mosiężna ocynowana
Śruby mocujące - stal nierdzewna
Śruby dociskowe - mosiądz ocynowany
Przyłączalność:
Przewody główne:
2 x 50 do 185 mm2 RE,RM,SM,
2 x 240 mm2 RMC
Przewody pomocnicze (TOGA 2/NS):
1 x 2,5 do 50 mm2
Przewody pomocnicze (TOGA 2):
2 x 2,5 do 50 mm2
Możliwość podłączenia końcówki uziemiacza.
Parametry techniczne:

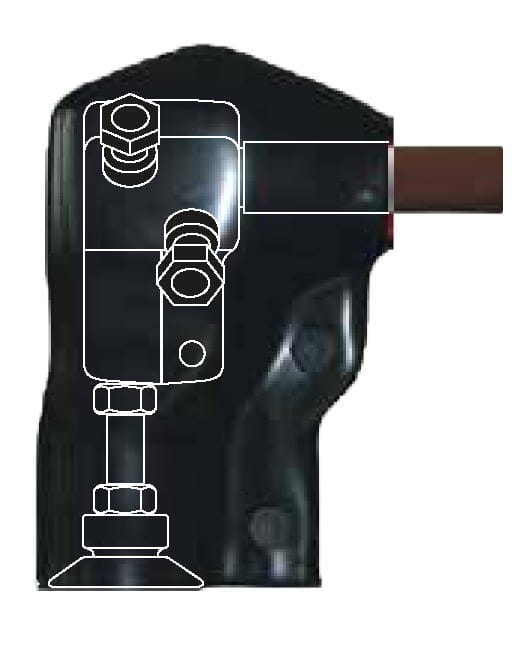

Gabaryty jak na rys. a.
Dobór zgodnie z poniższą tabelą.
- trzy zaciski w wykonaniach fazowych
- jeden zacisk bez otworów na kable pomocnicze, ale z frezowanym czołem w celu ułatwienia podłączenia płaskiego przewodu uziemiającego - rys b TOGA 2/N
